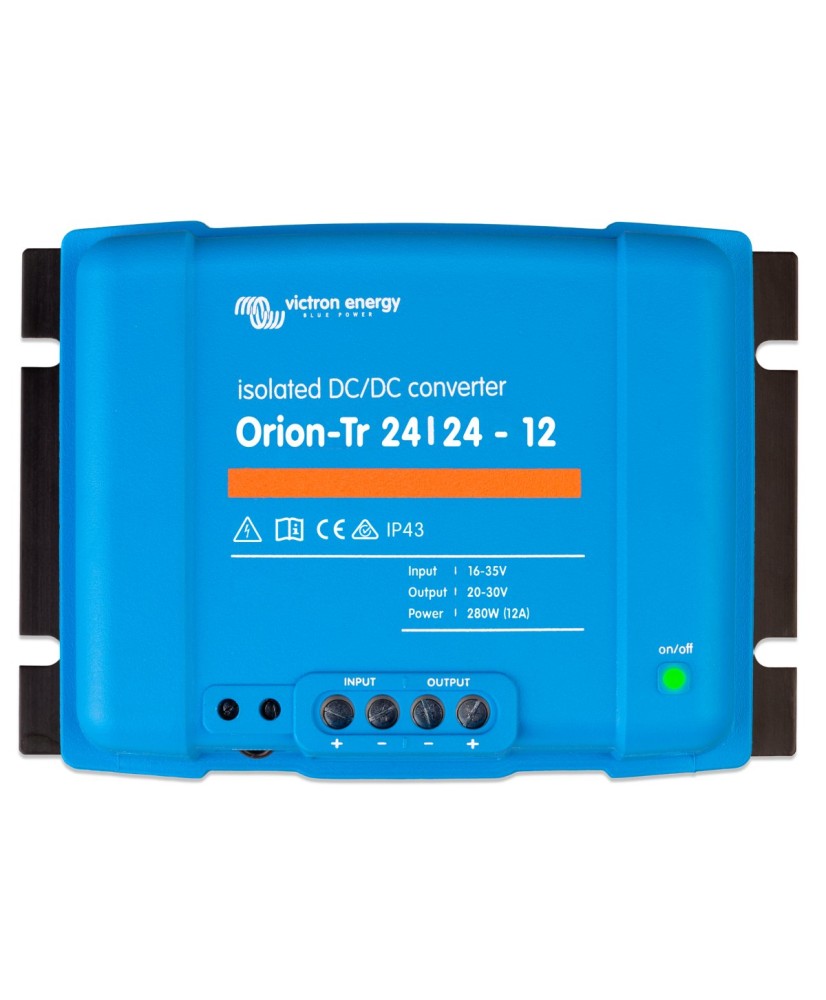

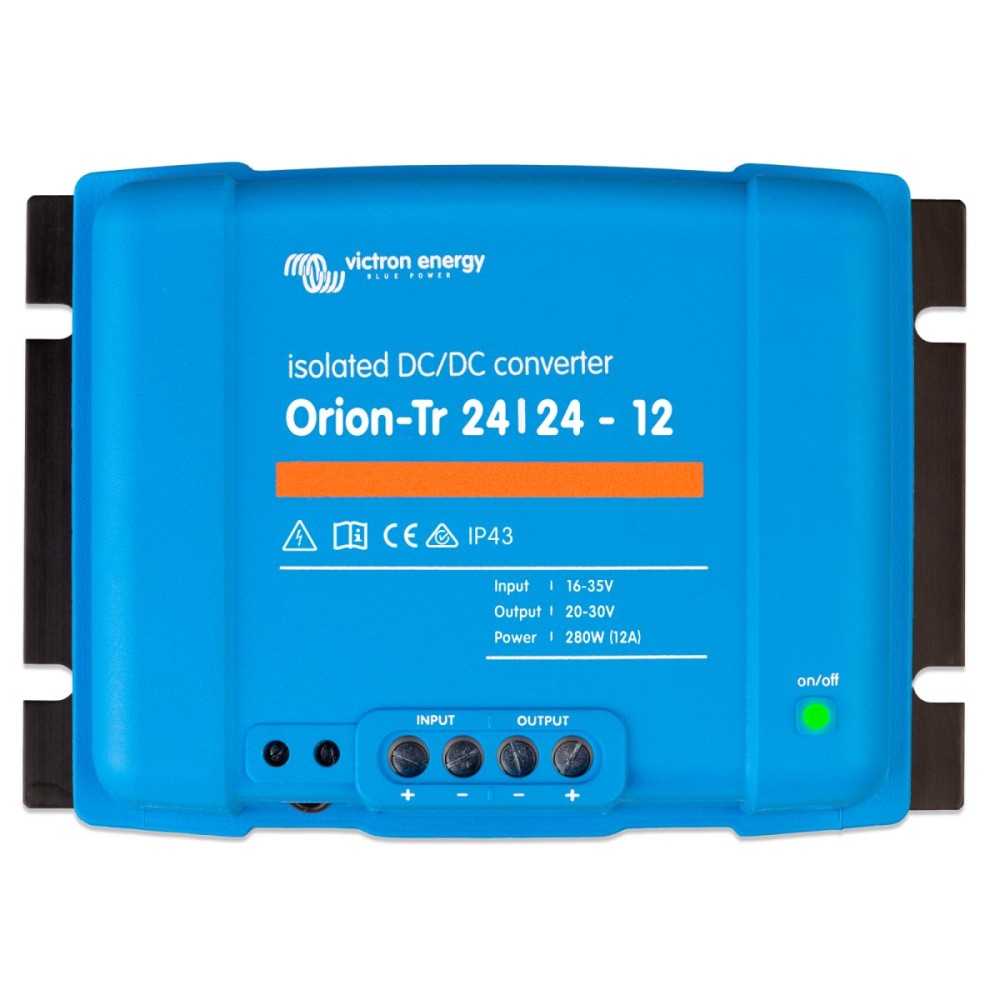

Orion-Tr 24/24-12A (280W) - Convertitore DC-DC isolato da 24 V a 24 V
Orion-Tr 24/24-12A (280W) è un convertitore DC-DC con isolamento galvanico che alimenta utenze a 24 V da una sorgente a 24 V, con tensione di uscita regolabile tra 18 e 30 V. È protetto dai cortocircuiti, un numero illimitato di unità può essere collegato in parallelo e l'ingresso on/off remoto evita un interruttore ad alta corrente.
Caratteristiche principali:
- Tensione di ingresso: 16-35 V
- Tensione di uscita: 24,2 V, regolabile 18-30 V
- Corrente di uscita: 12 A (280 W) a 40 °C
- Rendimento massimo: 89 %
- Isolamento galvanico: 200 V DC tra ingresso, uscita e involucro
- Grado di protezione: IP43, con morsetti rivolti verso il basso
Accensione/spegnimento remoto
L'accensione/spegnimento remoto elimina la necessità di un interruttore per correnti forti sul cablaggio di ingresso. L’accensione/spegnimento remoto può essere controllato per mezzo di un interruttore a bassa potenza o, ad esempio, dall’interruttore di avvio/arresto motore (vedere manuale).
Tutti i modelli sono a prova di cortocircuito e possono essere collegati in parallelo per aumentare la corrente di uscita Si può collegare in parallelo un illimitato numero di unità.
Protezione IP43: Se installato con morsetti a vite orientati verso il basso.
Terminali a vite: Non sono necessari strumenti particolari per l’installazione.
Fusibile di entrata: Solo per i modelli a 12V e 24V.
Specifiche tecniche
| Intervallo di tensione di ingresso | 16 … 35 V |
|---|
| Spegnimento per sottotensione | 14 V |
|---|
| Riavvio dopo sottotensione | 15 V |
|---|
| Tensione di uscita | 24,2 V |
|---|
| Intervallo di tensione di uscita | 18 … 30 V |
|---|
| Tolleranza della tensione di uscita | 200 mVrms |
|---|
| Rumore della tensione di uscita | 2 mVrms |
|---|
| Corrente di uscita massima | 15 A |
|---|
| Corrente di uscita continua a 40 °C | 12 A |
|---|
| Corrente massima di cortocircuito | 30 A |
|---|
| Potenza di uscita continua a 25 °C | 320 W |
|---|
| Potenza di uscita continua a 40 °C | 280 W |
|---|
| Consumo di corrente a vuoto | 80 mA |
|---|
| Consumo di corrente in standby | 0,2 mA |
|---|
| Efficienza massima | 89 |
|---|
| Collegabile in parallelo | Sì |
|---|
| Isolamento galvanico | Sì |
|---|
| Morsetto di accensione/spegnimento remoto | Sì |
|---|
| Protezioni | Sovratemperatura, A prova di cortocircuito |
|---|
| Isolamento | 200 VDC |
|---|
| Intervallo di temperatura di funzionamento | -20 … 55 °C |
|---|
| Umidità massima | 95 % |
|---|
| Morsetti di collegamento DC | Morsetti a vite 16 mm² (6 AWG) |
|---|
| Collegamento morsetto di accensione/spegnimento remoto | Morsetto a vite bipolare |
|---|
| Colore | Blu (RAL 5012) |
|---|
| Grado di protezione | IP43 |
|---|
| Peso | 1,3 kg |
|---|
| Altezza | 130 mm |
|---|
| Larghezza | 186 mm |
|---|
| Profondità | 70 mm |
|---|
| Sicurezza | EN 60950 |
|---|
| Emissione | EN 55014-1, EN-IEC 61000-6-3 |
|---|
| Immunità | EN 55014-2, EN-IEC 61000-6-1, EN-IEC 61000-6-2 |
|---|
| Direttiva automotive | ECE R10-5 |
|---|
