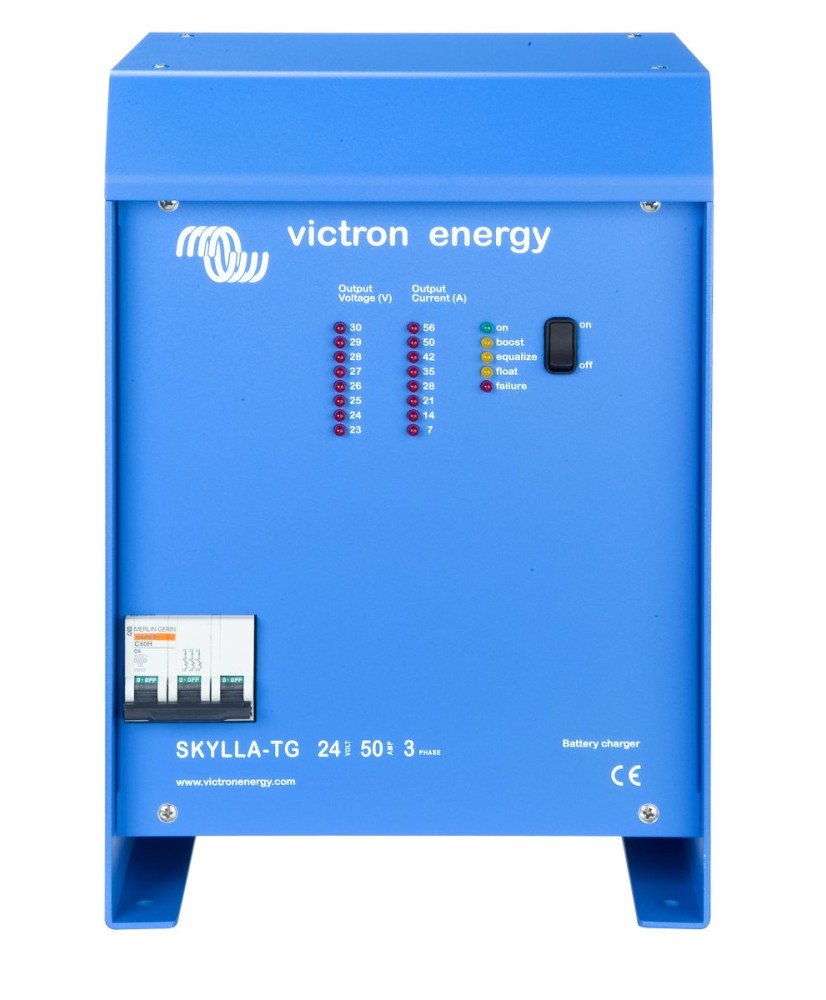

Skylla-TG 24/50(1+1) trifase 400V - Caricabatterie 24V 50A
Skylla-TG 24/50(1+1) trifase 400V è un caricabatterie da 24 V con corrente di carica nominale di 50 A, alimentato in trifase a 3 x 400 V. Dispone di un'uscita principale e di un'uscita da 4 A per la batteria di avviamento, algoritmo IUoU a tre fasi e sensore di temperatura incluso. È destinato a impianti trifase e a banchi batterie da 250-500 Ah.
Caratteristiche principali:
- Tensione batteria: 24 V
- Corrente di carica: 50 A
- Ingresso AC: 3 x 400 V (320-450 V)
- Uscite di carica: 1 principale + 1 da 4 A (avviamento)
- Algoritmo di carica: IUoU, tre fasi
- Capacità consigliata: 250-500 Ah
Un'uscita nominale massima e un'uscita 4A. La tensione di carica può essere regolata con precisione per adattarsi a qualsiasi sistema di batterie. L'ingresso per il caricabatterie è 230V a 50/60HZ. La tensione di carica può essere misurata direttamente sui terminali della batteria per compensare la perdita di tensione dovuta alla resistenza del cavo. Un sensore esterno permette di misurare la temperatura della batteria e compensare adeguatamente la tensione di carica.
Specifiche tecniche
| Tensione nominale batteria | 24 V |
|---|
| Corrente di carica nominale | 50 A |
|---|
| Tensione di ingresso AC | 3 x 400V |
|---|
| Intervallo di tensione di ingresso AC | 320 … 450 V |
|---|
| Tensione di ingresso AC (classe) | 3 x 400 V |
|---|
| Intervallo di frequenza di ingresso AC | 45 … 65 Hz |
|---|
| Numero di uscite di carica | 2 |
|---|
| Fattore di potenza | 1 |
|---|
| Tensione di carica di assorbimento | 28,5 V |
|---|
| Tensione di carica di mantenimento | 26,5 V |
|---|
| Corrente di carica batteria di avviamento | 4 A |
|---|
| Algoritmo di carica | IUoU, carica a tre fasi |
|---|
| Capacità della batteria consigliata | 250 … 500 Ah |
|---|
| Sensore di temperatura | Incluso |
|---|
| Programmabile | Le impostazioni possono essere modificate tramite DIP switch e potenziometri |
|---|
| Utilizzabile come alimentatore | Sì |
|---|
| Allarme remoto | Contatti a potenziale zero 60V / 1A (1x NO e 1x NC) |
|---|
| Raffreddamento forzato | Sì |
|---|
| Protezioni | Cortocircuito in uscita, Tensione batteria alta, Sovratemperatura, Inversione di polarità della batteria |
|---|
| Intervallo di temperatura di funzionamento | -40 … 50 °C |
|---|
| Umidità massima | 95 % |
|---|
| Materiale | Alluminio |
|---|
| Colore | Blu (RAL 5012) |
|---|
| Grado di protezione | IP21 |
|---|
| Peso | 13 kg |
|---|
| Altezza | 365 mm |
|---|
| Larghezza | 250 mm |
|---|
| Profondità | 257 mm |
|---|
| Morsetti di collegamento AC | morsetto a vite 2,5 mm² (AWG 6) |
|---|
| Morsetti di collegamento batteria | M8 bolts |
|---|
| Sicurezza | EN-IEC 60335-1, EN-IEC 60335-2-29 |
|---|
| Emissione | EN 55014-2, EN-IEC 61000-3-3 |
|---|
| Immunità | EN 55014-2, EN-IEC 61000-3-3 |
|---|
