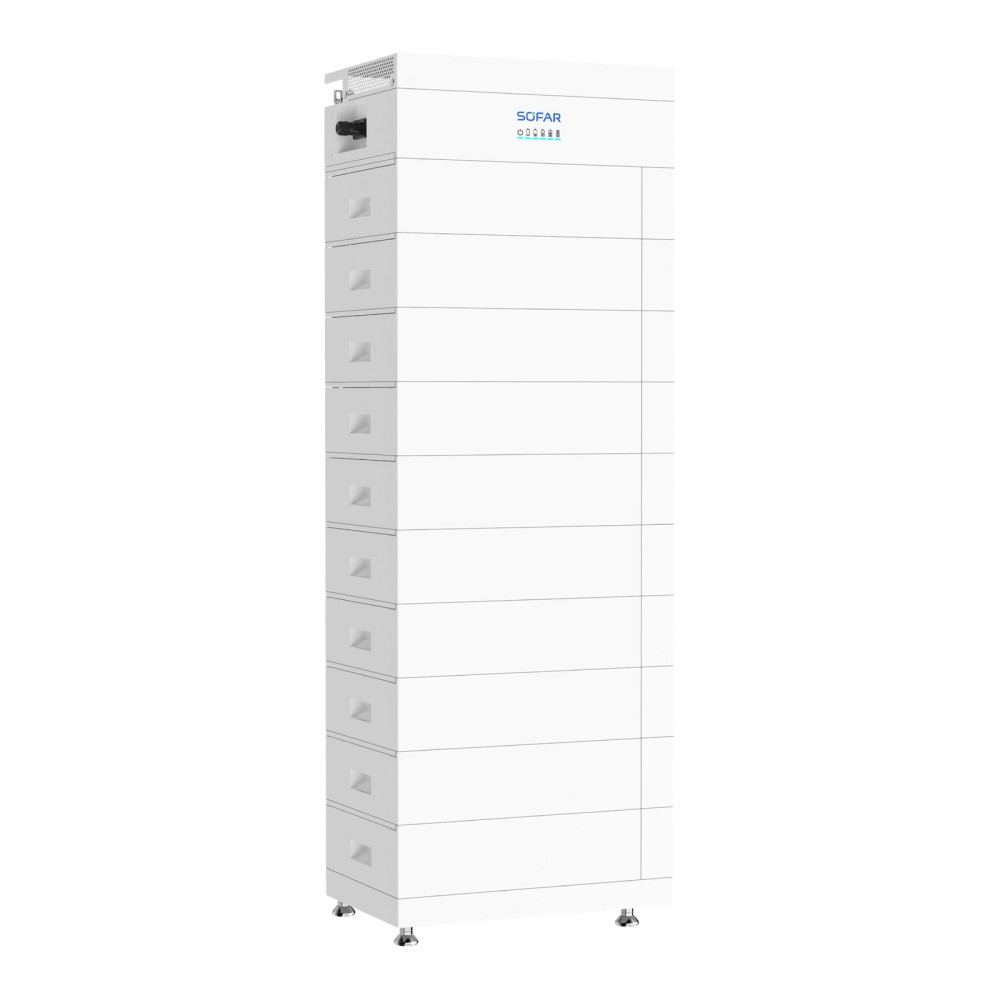

Boîtier de contrôle HV SOFAR 600-1000 V, CBS5000-BCU

Boîtier de contrôle HV SOFAR 600-1000 V, CBS5000-BCU

1 610 € TTC

1 342 € HT

CBS5000-BCU est l'unité de contrôle du système de batteries HT SOFAR CBS5000. Une unité gère de 4 à 12 modules CBS5000-BMU (20,48-61,44 kWh), fonctionne à 600-1000 V et 50 A, communique par CAN et offre un indice de protection IP66. Elle pèse 24,5 kg, se commande séparément des modules et ne contient aucune cellule.

Référence CBS5000-BCU

Vos droits au titre de la garantie légale

Garantie légale

Avis harmonisé de l’UE sur la garantie légale de conformité

Plus d’informations : europa.eu/youreurope/garanties
Ouvrir l’avis en taille réelle

CBS5000-BCU - Unité de contrôle pour batteries HT SOFAR CBS5000

CBS5000-BCU est l'unité de contrôle (BCU) du système modulaire de batteries haute tension SOFAR CBS5000. Une unité gère entre 4 et 12 modules de batterie CBS5000-BMU et se raccorde à l'onduleur hybride par communication CAN, sous une tension de 600-1000 V.

Caractéristiques principales :

  • Tension de service : 600-1000 V
  • Courant maximal : 50 A en charge et 50 A en décharge
  • Modules gérés : 4 à 12 modules CBS5000-BMU (20,48-61,44 kWh)
  • Communication : CAN, indicateur LED
  • Protection : IP66, classe de protection I
  • Extension : jusqu'à 4 systèmes en parallèle (maximum 240 kWh)
  • Dimensions et poids : 230 x 630 x 415 mm, 24,5 kg

Un système CBS5000 complet comprend une unité de contrôle et 4 à 12 modules de batterie. L'unité dispose d'un disjoncteur, d'un interrupteur de démarrage (black start) et des bornes de liaison avec les modules de la colonne. Le système s'étend par paliers de 5,12 kWh et jusqu'à 4 colonnes peuvent fonctionner en parallèle.

Le manuel de l'onduleur HYD-40K...60K-T1 décrit le système CBS5000 comme batterie pour cet onduleur. Les modules CBS5000-BMU ne sont pas inclus. Les modules s'empilent sans câbles entre eux, et au moins deux personnes sont nécessaires pour l'installation.

Caractéristiques techniques

ModèleCBS5000-BCU
Nombre d'unités par système1
Nombre de modules CBS5000-BMU gérés4-12
Plage de tension de service600-1000 V
Tension nominale du système600 V
Courant de charge maximal50 A
Courant de décharge maximal50 A
Énergie totale du système20,48-61,44 kWh
Puissance nominale du système10-30 kW
Puissance de crête du système20-60 kW, 10 s
CommunicationCAN
AffichageLED
Classe de protectionI
Indice de protectionIP66
MontageAu sol, en colonne
Altitude maximale de fonctionnement4000 m (réduction de puissance au-delà de 2000 m)
Nombre maximal de systèmes en parallèle4
Dimensions (L x H x P)630 x 230 x 415 mm
Poids24,5 kg

Fiche technique

Référence
CBS5000-BCU
MPN
CBS5000-BCU
Type de produit
BMS et accessoires BMS
Tension batterie
HV (haute tension)
Courant de décharge continu maximal
50 A
Courant de charge maximal
50 A
Courant nominal (valeur exacte)
50 A
Tension nominale
600-1000 V
Interfaces de communication
CAN-bus
Dimensions (H x l x P)
230 x 630 x 415 mm
Poids
24,5 kg
Indice de protection (IP)
IP66

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
