Nouveau

60 kW onduleur hybride SOFAR, triphasé, HT, HYD-60K-T1

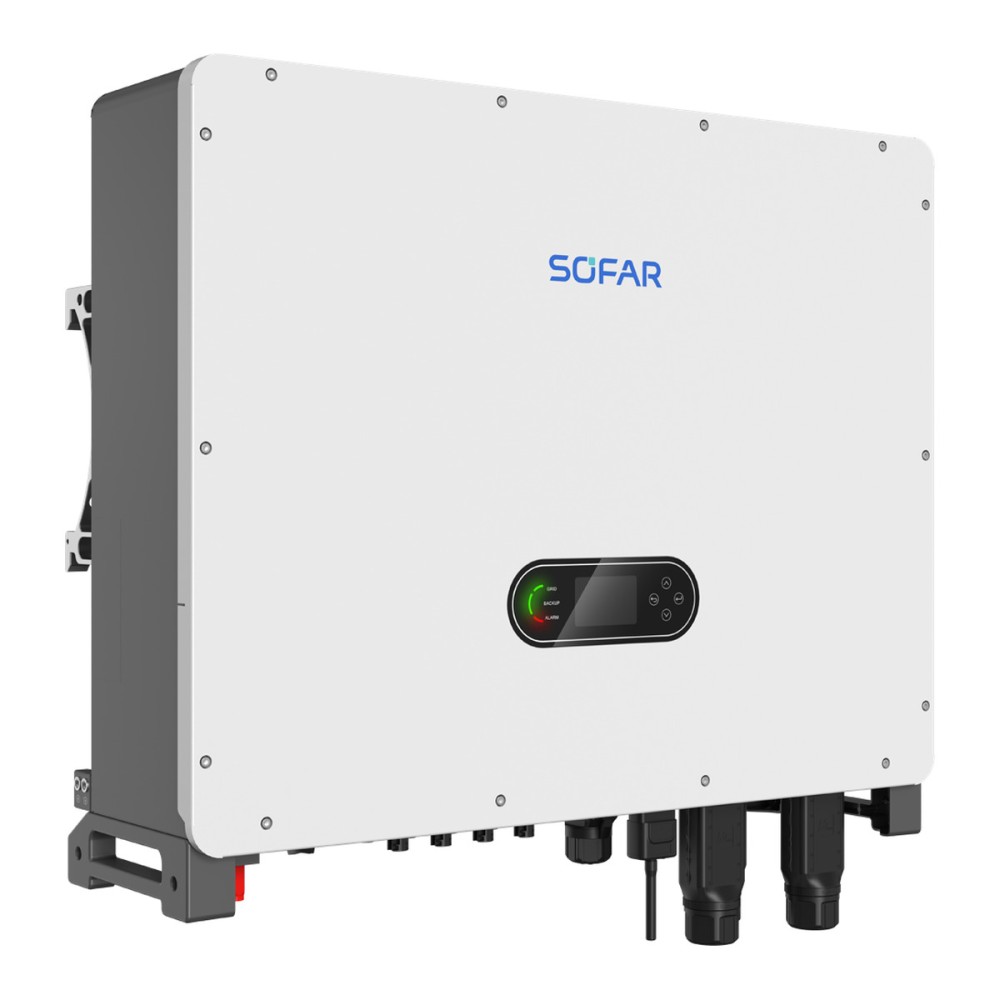

Name: 60 kW onduleur hybride SOFAR, triphasé, HT, HYD-60K-T1
Brand: SOFAR
SKU: HYD-60K-T1
Price: 6051.00 EUR
Availability: InStock

6 051 € TTC

5 043 € HT

HYD-60K-T1 est un onduleur hybride triphasé SOFAR de 60 kW, avec 4 MPPT (160-950 V, 40 A par MPPT) et une entrée batterie HT de 600-1000 V. La charge de la batterie atteint 60 kW (100 A), la décharge 60 kW (100 A), et la sortie de secours commute en 4 ms. Montage mural, IP66, poids de 75 kg.

Référence HYD-60K-T1

Vos droits au titre de la garantie légale

HYD-60K-T1 - Onduleur hybride triphasé de 60 kW pour batteries HT

HYD-60K-T1 est un onduleur hybride triphasé de 60 kW pour installations commerciales, avec 4 MPPT et un port pour batterie haute tension (600-1000 V). Il réunit dans un seul appareil les fonctions d'onduleur photovoltaïque, de charge de la batterie et d'alimentation de secours (backup), offre un indice de protection IP66 et se fixe au mur.

Caractéristiques principales :

Puissance nominale : 60 kW (66 kVA maximum)
Entrée photovoltaïque : 4 MPPT, 160-950 V, 40 A par MPPT ; puissance recommandée 120 kWc
Batterie : HT, 600-1000 V, charge jusqu'à 60 kW / 100 A
Décharge de la batterie : jusqu'à 60 kW, 100 A
Alimentation de secours : commutation en 4 ms, pointe de 1,5 fois la puissance nominale pendant 10 s, charges triphasées déséquilibrées à 100 %
Rendement maximal : 98,2 %
Protection : IP66, AFCI, parafoudres PV type I+II et AC type II

L'onduleur se raccorde à une batterie HT SOFAR (600-1000 V) par communication CAN. Le manuel décrit des configurations avec les batteries SOFAR CBS5000 (modules de 5,12 kWh) et CBS8000 (modules de 16 kWh). La batterie n'est pas incluse. Jusqu'à 6 onduleurs peuvent fonctionner en parallèle en mode raccordé au réseau et jusqu'à 3 en mode isolé (off-grid), tous du même modèle et avec la même configuration de batteries.

L'appareil dispose d'un port pour groupe électrogène ou pour charges pilotées (smartload), d'un écran LCD et d'une application pour la mise en service. La communication de base est RS485 ; Wi-Fi, 4G ou LAN sont des modules optionnels. La température de fonctionnement est de -30 ... 60 °C, avec réduction de puissance au-delà de 45 °C.

Caractéristiques techniques

Nombre de MPPT	4
Nombre maximal de strings par MPPT	2
Puissance PV maximale recommandée	120 kWp
Tension d'entrée PV maximale	1000 V
Tension de démarrage	200 V
Tension d'entrée nominale	600 V
Plage de tension MPPT	160-950 V
Courant d'entrée maximal par MPPT	40 A
Courant de court-circuit maximal par MPPT	50 A
Plage de tension de la batterie	600-1000 V
Type de batterie	Lithium-ion
Communication avec le BMS	CAN
Puissance de charge maximale	60 kW
Courant de charge maximal	100 A
Puissance de décharge maximale	60 kW
Courant de décharge maximal	100 A
Puissance nominale AC	60 kW
Puissance apparente maximale	66 kVA
Courant de sortie nominal (380/400/415 V)	91,2/86,6/83,5 A
Courant de sortie maximal (380/400/415 V)	100/95,3/91,8 A
Courant d'entrée maximal du réseau	100 A
Tension et fréquence AC	3N~+PE, 380/400/415 V, 50/60 Hz
Puissance de crête en mode secours	1,5 fois la puissance nominale, 10 s
Temps de commutation secours	4 ms
Charges déséquilibrées	Oui, 100 % triphasé
Distorsion harmonique THDi	moins de 3 %
Facteur de puissance	0,8 inductif - 0,8 capacitif
Rendement MPPT maximal	99,9 %
Rendement maximal	98,2 %
Rendement européen	97,5 %
Indice de protection	IP66
Température de fonctionnement	-30 ... 60 °C (réduction de puissance au-delà de 45 °C)
Humidité relative	5-95 %
Altitude maximale de fonctionnement	4000 m (réduction de puissance au-delà de 2000 m)
Consommation en veille	moins de 15 W
Montage	Mural
Dimensions (L x H x P)	850 x 660 x 305 mm
Poids	75 kg
Communication	RS485 ; en option Wi-Fi, 4G, LAN

Fiche technique

Référence: HYD-60K-T1
MPN: HYD-60K-T1
Type de produit: Onduleur
Type d'onduleur: Hybride (MPPT intégré)
Phases: Triphasé
Classe de puissance: 20+ kW
Puissance continue de sortie (VA, 25 °C): 66000 VA
Puissance continue de sortie (W, 25 °C): 60000 W
Puissance de crête: 1,5 fois la puissance nominale, 10 s (secours)
Rendement maximal: 98,2 %
Consommation à vide: moins de 15 W
Tension batterie: HV (haute tension)
Courant de décharge continu maximal: 100 A
Plage de tension d'entrée DC: 600-1000 V
Courant de charge maximal: 100 A
Tension PV maximale: 1000 V
Courant de court-circuit PV max.: 50 A
Nombre de MPPT: 4
Plage de tension MPPT: 160-950 V
Tension de sortie AC: 3N~+PE, 380/400/415 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 100 A
Fonctionnement en parallèle: Oui
Interfaces de communication: RS485
Protections: AFCI, parafoudres PV type I+II et AC type II, protection contre l'inversion de polarité PV et batterie, protection de sortie contre court-circuit, surintensité et surtension, contrôle d'isolement, courant résiduel, anti-îlotage, sectionneur DC
Dimensions (H x l x P): 660 x 850 x 305 mm
Poids: 75,0 kg
Indice de protection (IP): IP66
Température de fonctionnement: -30 ... 60 °C
Humidité relative maximale: 95 %
Normes et conformité: EN 62109, IEC 62109, IEC 62116, IEC 62920, IEC 61000, EN 55011, EN 50549-1, EN 50549-2, EN 50549-10, C10/11

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
