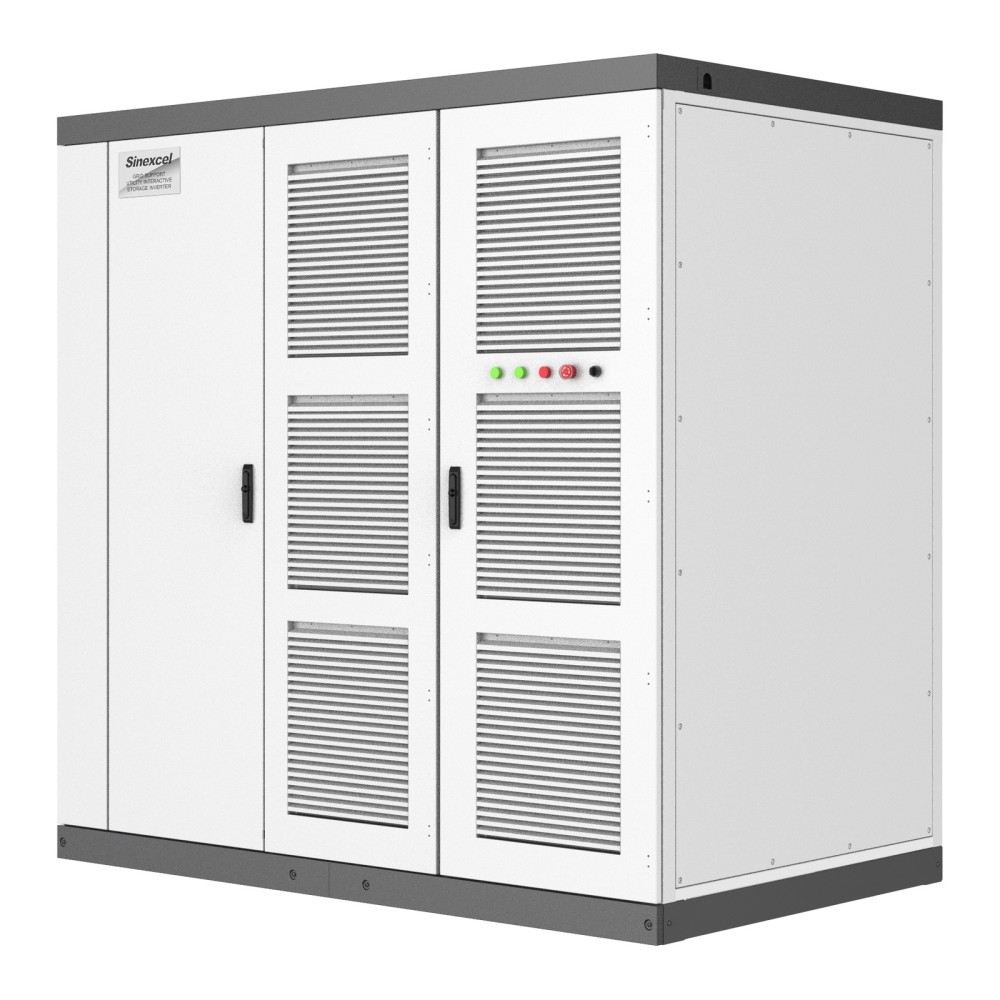

Convertisseur bidirectionnel (PCS) Sinexcel 1725 kVA, 690 V, PWS1-1725KTL-H-EX

PWS1-1725KTL-H-EX est un convertisseur de puissance bidirectionnel Sinexcel modulaire, de 215 kVA (1 module) à 1725 kVA (8 modules), avec sortie triphasée trois fils de 690 V c.a., tension c.c. de 1000-1500 V, rendement maximal de 98,5 %, indice de protection IP54 et refroidissement par air. Il communique par RS485, Ethernet et CAN, avec les protocoles Modbus TCP/RTU, IEC104 et IEC61850.

Marque Sinexcel

Référence PWS1-1725KTL-H-EX

Demander un devis

Le prix de ce produit est communiqué sur demande. Dites-nous ce dont vous avez besoin et nous vous enverrons un devis.

Demander un devis sur WhatsApp Appelez le +33 6 33 60 16 59 Envoyer un e-mail: contact@kitoffgrid.com

Disponible sur demande

Vos droits au titre de la garantie légale

PWS1-1725KTL-H-EX - Convertisseur de puissance bidirectionnel (PCS) 1725 kVA, 690 V

PWS1-1725KTL-H-EX est un convertisseur de puissance bidirectionnel (PCS) modulaire Sinexcel pour systèmes de stockage d'énergie, avec 1 à 8 modules et une puissance apparente nominale de 215 à 1725 kVA. Il se raccorde directement au réseau de 690 V c.a. et fonctionne avec une tension de batterie de 1000-1500 V c.c., dans une armoire extérieure NEMA 3R à refroidissement par air.

Caractéristiques principales :

Puissance nominale : 215-1725 kVA (1-8 modules)
Sortie c.a. : 690 V, 3P3W, 50/60 Hz
Tension c.c. : 1000-1500 V
Rendement maximal : 98,5 %
Indice de protection : IP54 (NEMA 3R)
Communication : RS485, Ethernet, CAN
Poids : 1549-2200 kg

Chaque module fournit 215 kVA et le courant c.c. maximal est de 201 A par module, jusqu'à 1612 A avec 8 modules. La tension c.c. est de 1000-1500 V en charge à pleine puissance et de 1070-1500 V en décharge à pleine puissance. Le facteur de puissance est réglable de 0,9 capacitif à 0,9 inductif et la distorsion harmonique THDi est de 3 %.

La fiche technique indique un temps de réponse inférieur à 20 ms, des fonctions de soutien du réseau intégrées et des stratégies automatiques d'écrêtage des pointes et de report de charge. La température de fonctionnement est de -20 ... 60 °C, avec déclassement au-dessus de 45 °C, et l'altitude maximale est de 3000 m.

Caractéristiques techniques

Puissance apparente nominale	215 / 431 / 646 / 862 / 1078 / 1293 / 1509 / 1725 kVA (1-8 modules)
Nombre de modules de puissance	1-8
Raccordement c.a.	Triphasé, trois fils (3P3W)
Tension de sortie c.a. nominale	690 V (-15 % ... +10 %)
Fréquence de sortie nominale	50/60 Hz (-5 ... +5 Hz)
Distorsion harmonique THDi	3 %
Facteur de puissance	0,9 capacitif ... 0,9 inductif
Tension c.c. en charge à pleine puissance	1000-1500 V
Tension c.c. en décharge à pleine puissance	1070-1500 V
Courant c.c. maximal par branche	201 A par module ; 1612 A avec 8 modules
Rendement maximal	98,5 % (avec source auxiliaire)
Temps de réponse	<20 ms
Indice de protection	IP54 (NEMA 3R, extérieur)
Température de fonctionnement	-20 ... 60 °C (déclassement au-dessus de 45 °C)
Système de refroidissement	Refroidissement par air
Humidité relative	0-95 %, sans condensation
Altitude maximale	3000 m (déclassement au-dessus de 3000 m)
Communication	RS485, Ethernet, CAN
Protocoles	Modbus TCP/RTU, IEC104, IEC61850
Certifications	EN 50549-2, VDE 4110, VDE 4120, G99, IEC 62477, IEC 61000, IEC 62109
Dimensions (L x P x H)	2200 x 1300 x 2160 mm
Poids	1549 kg (1 module) ... 2200 kg (8 modules)

Fiche technique

Référence: PWS1-1725KTL-H-EX
MPN: PWS1-1725KTL-H-EX
Type de produit: Onduleur
Type d'onduleur: Onduleur-chargeur
Phases: Triphasé
Classe de puissance: 20+ kW
Rendement maximal: 98,5 %
Tension batterie: HV (haute tension)
Plage de tension d'entrée DC: 1000-1500 V
Courant de charge maximal: 1612 A
Tension de sortie AC: 690 V
Fréquence de sortie: 50/60 Hz
Interfaces de communication: CAN-bus
Ethernet
Modbus
RS485
Dimensions (H x l x P): 2160 x 2200 x 1300 mm
Poids: 2200 kg
Indice de protection (IP): IP54
Température de fonctionnement: -20 ... 60 °C
Humidité relative maximale: 95 %
Normes et conformité: EN 50549-2, VDE 4110, VDE 4120, G99, IEC 62477, IEC 61000, IEC 62109

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
