496 € HT
Pylontech LV-HUB est un hub de communication CAN / RS485 pour raccorder en parallèle plusieurs groupes de batteries Pylontech 48 V (US2000, US3000, US2000C, US3000C, UP5000, US5000). Un hub relie jusqu'à 6 groupes sur CAN avec des batteries US5000. Alimentation 48 V c.c. par adaptateur externe, dimensions 442 x 190 x 44 mm, poids 3 kg.

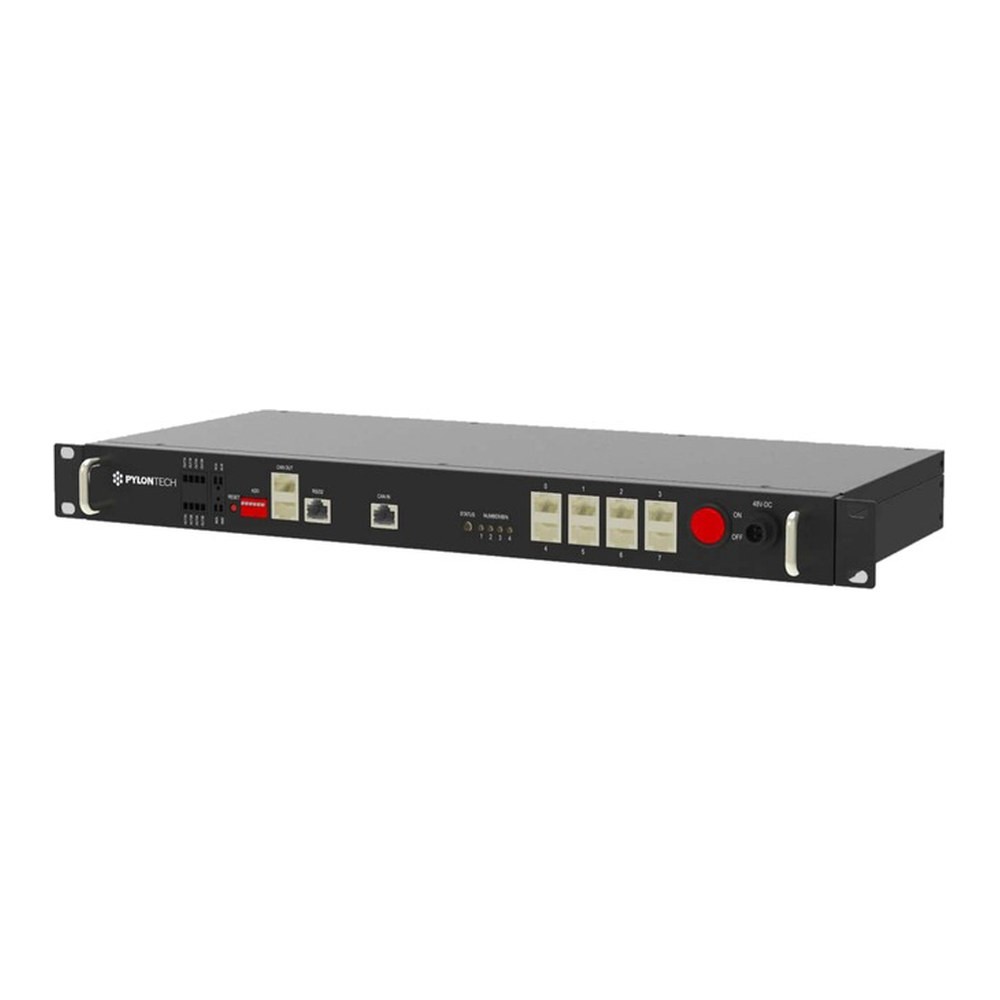

Pylontech LV-HUB est un hub de communication CAN / RS485 pour les systèmes de stockage comportant plusieurs groupes de batteries Pylontech 48 V raccordés en parallèle. Il est alimenté en 48 V c.c. par un adaptateur externe, a le format d'un équipement de rack 19 pouces (44 mm de hauteur) et un indice de protection IP20.
Sur CAN, un hub relie jusqu'à 6 groupes de batteries US2000C, US3000C, UP5000 ou US5000, chaque groupe comptant au plus 16 modules. Pour les US2000 et US3000, chaque groupe peut compter au plus 8 modules et le hub relie au plus 5 groupes. Avec plusieurs hubs sur CAN, le manuel indique jusqu'à 25 groupes ; avec des US2000 et US3000, on peut atteindre 200 modules.
Le raccordement de plusieurs groupes US5000 par RS485 ne nécessite pas de LV-HUB. Chaque paire de câbles de puissance supporte au plus 100 A en continu, et un dispositif de protection adapté est nécessaire entre le système de batteries et l'onduleur. Les protocoles sont Pylon low-voltage V1.2 sur CAN (500 kbps) et V3.1 sur RS485 (9600 ou 115200 bps).
Le hub dispose d'un interrupteur marche/arrêt, d'un port RJ45 d'entrée CAN, de huit ports RJ45 numérotés de 0 à 7 pour les groupes de batteries, d'un port RS232 de débogage, de l'entrée d'alimentation 48 V c.c., de voyants LED indiquant le nombre de groupes connectés et d'un bouton de réinitialisation. La température de fonctionnement est de -20 ... 60 °C et la durée de vie de 15 ans. Pour le raccordement en parallèle de plusieurs groupes Fidus, la fiche technique exige un LV-HUB.
| Type de produit | BMS et accessoires BMS |
|---|---|
| Fabricant | Pylontech |
| Modèle | LV-HUB |
| Classe de tension | 48 V |
| Tension d'alimentation | 48 V c.c. (adaptateur externe) |
| Consommation propre | 2 W |
| Interfaces de communication | CAN, RS485 |
| Nombre de groupes | jusqu'à 6 sur CAN avec US5000 (16 modules par groupe) ; jusqu'à 5 avec US2000 / US3000 (8 modules par groupe) |
| Protocoles | CAN: Pylon low-voltage V1.2; RS485: Pylon low-voltage V3.1 |
| Indice de protection (IP) | IP20 |
| Température de fonctionnement | -20 ... 60 °C |
| Température de stockage | -40 ... 80 °C |
| Durée de vie | 15 ans |
| Dimensions (hauteur x largeur x profondeur) | 44 x 442 x 190 mm |
| Poids | 3 kg |
Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
