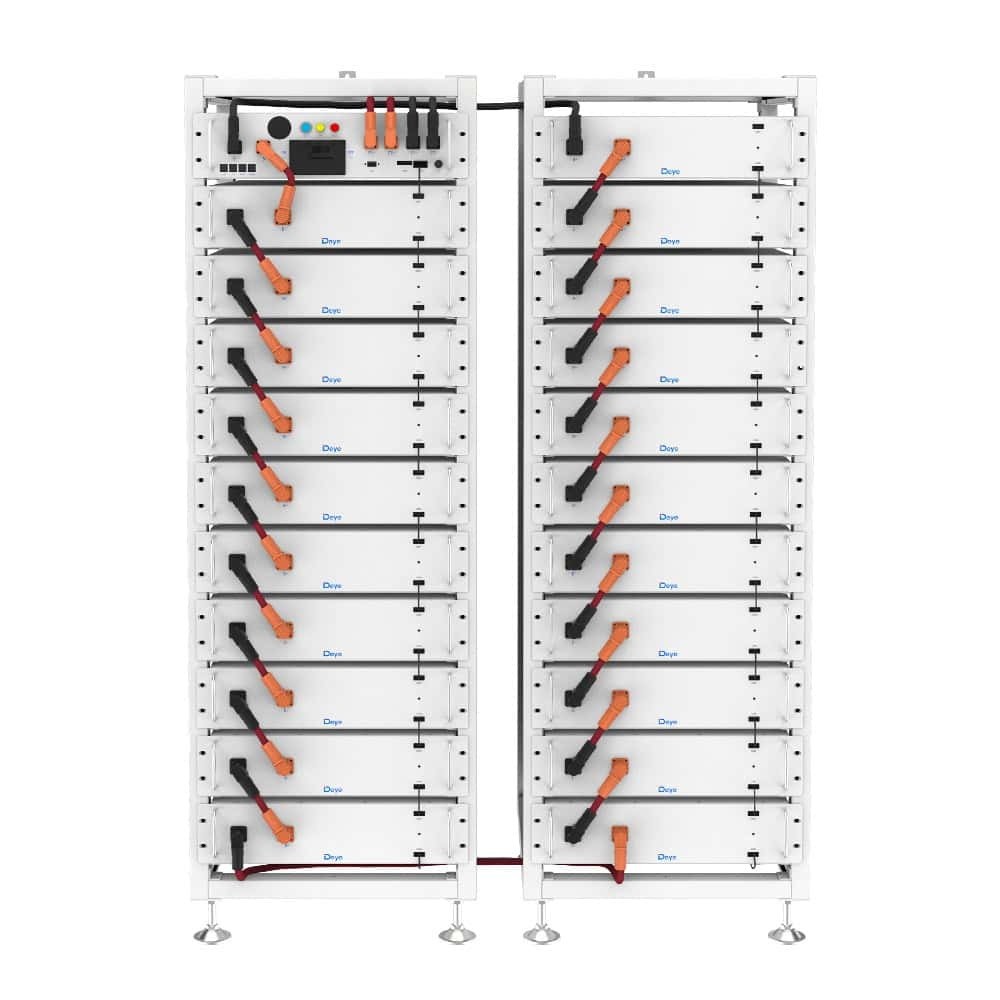

Boîtier de contrôle HV Deye 200-1000 V, BOS-A-PDU-2

BOS-A-PDU-2 - Boîtier de contrôle HV pour les systèmes BOS-A

BOS-A-PDU-2 est le boîtier de contrôle haute tension du cluster de batteries de la série Deye BOS-A. Il fonctionne de 200 à 1000 V DC et avec des courants de charge et de décharge jusqu'à 160 A, dispose de deux paires de bornes pour PCS et affiche l'état de charge et les codes d'erreur.

Caractéristiques principales :

• Tension de fonctionnement : 200 ... 1000 V DC
• Courant maximal : 160 A, charge et décharge
• Bornes PCS : deux paires, PCS1 et PCS2
• Alimentation auxiliaire : 12 V ± 2 %, 4,15 A
• Température de fonctionnement : -20 ... 65 °C
• Indice de protection : IP20
• Poids : 21 kg

Le boîtier dispose d'un écran pour l'état de charge (SOC) et les codes d'erreur, de voyants de haute tension et d'alarme, d'un interrupteur d'isolement pour connecter manuellement le rack aux équipements externes, d'un port USB pour la mise à jour du BMS et l'extension du système, ainsi que du Bluetooth pour connecter l'application mobile.

Le boîtier communique avec l'onduleur par le port PCS COM et utilise les ports IN COM et OUT COM pour le raccordement en parallèle de plusieurs racks. Les systèmes BOS-A peuvent être raccordés à deux interfaces DC de l'onduleur et fonctionner avec jusqu'à 16 racks en parallèle.
