  • Neu

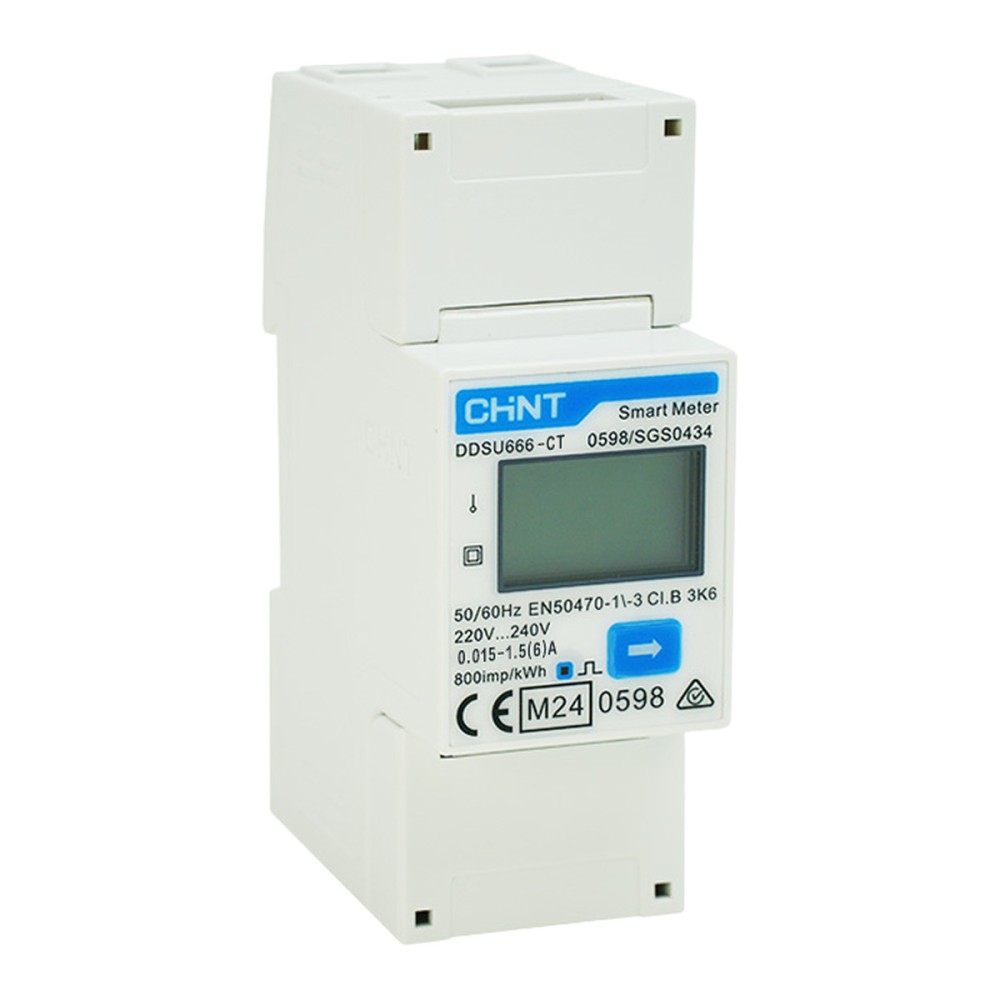

CHINT Energiezähler einphasig, mit Stromwandler, Modbus RS485, DDSU666-CT

CHINT Energiezähler einphasig, mit Stromwandler, Modbus RS485, DDSU666-CT

53 € Steuern inklusive

44 € Ohne Steuern

DDSU666-CT is a CHINT single-phase (1P2W) energy meter, with external current transformers. It measures active and reactive energy in both directions, has accuracy class c (0.5s), a current range of 0.015-1.5(6) A and communicates over RS485 Modbus-RTU. It mounts on a DIN rail and is used for feed-in limitation and consumption monitoring.

Referenz DDSU666-CT

Ihre Rechte aus der gesetzlichen Gewährleistung

Gesetzliche Gewährleistung

Harmonisierte EU-Mitteilung über die gesetzliche Gewährleistung

Weitere Informationen: europa.eu/youreurope/garantien
Mitteilung in voller Größe öffnen

DDSU666-CT - Single-phase energy meter with current transformers

DDSU666-CT is a CHINT single-phase (1P2W) smart energy meter for DIN-rail mounting, with external current transformers. It measures imported and exported active and reactive energy, communicates over RS485 Modbus-RTU and has an LCD display.

Main features:

  • Type: Single-phase energy meter
  • Measurement: with current transformers
  • Current: 0.015-1.5(6) A
  • Accuracy class: C (0.5S)
  • Communication: RS485, Modbus-RTU
  • Mounting: DIN rail
  • Certification: MID B+D

SOFAR manuals for the HYD LS1 hybrid inverters show the DDSU666 DIN-rail meter, in the version with a current transformer.

It connects to external current transformers, which are not part of the product; the transformer ratio is set in the meter and in the monitoring app.

The meter measures energy and power (kW, kvar, kVA), current, voltage, frequency and power factor. The RS485 baud rate can be set from 1200 to 19200 bps (default 9600 bps); it operates from -25 to 55 °C, with IP20 protection.

Technical specifications

ManufacturerCHINT
ModelDDSU666-CT
TypeSmart energy meter, single-phase
Connection type1P2W
Measurementvia external current transformers
Current range0.015-1.5(6) A
Accuracy classClass C (0.5S)
Constant6400 imp/kWh
Nominal voltage220 V ... 240 V
Operating range (voltage)0.9 Un ... 1.1 Un
Frequency50 Hz or 60 Hz
CommunicationRS485, Modbus-RTU
Baud rate1200, 2400, 4800, 9600 (default), 19200 bps
Measured valuesimport/export active and reactive energy (kWh, kvarh), instantaneous power (kW, kvar, kVA), current, voltage, frequency, power factor
Display6 characters, 7 segments, digit size 5.9 x 12.4 mm
Pulse outputLED pulse indication
ComplianceEN 50470-1/-3, MID B+D certified
Operating temperature-25 ... 55 °C
Storage temperature-35 ... 70 °C
Maximum relative humidity95 %, non-condensing
Ingress protectionIP20
MountingDIN rail
Dimensions (height x width x depth)100 x 36 x 65.5 mm
Weight0.22 kg (approx.)

Datenblatt

Referenz
DDSU666-CT
MPN
DDSU666-CT
Produkttyp
Sensoren und Zähler
Phasen
Einphasig
Nennstrom (genauer Wert)
0,015-1,5(6) A
Nennspannung
220 V ... 240 V
Kommunikationsschnittstellen
Modbus
RS485
Abmessungen (H x B x T)
100 x 36 x 65,5 mm
Gewicht
0,22 kg
Schutzart (IP)
IP20
Betriebstemperatur
-25 ... 55 °C
Max. relative Luftfeuchtigkeit
95 %
Normen und Konformität
EN 50470-1/-3, MID B+D

Diese technischen Daten wurden von uns aus dem Datenblatt des Herstellers übernommen und können Übertragungsfehler enthalten. Für 100 % Genauigkeit sehen Sie bitte im beigefügten Datenblatt nach.
