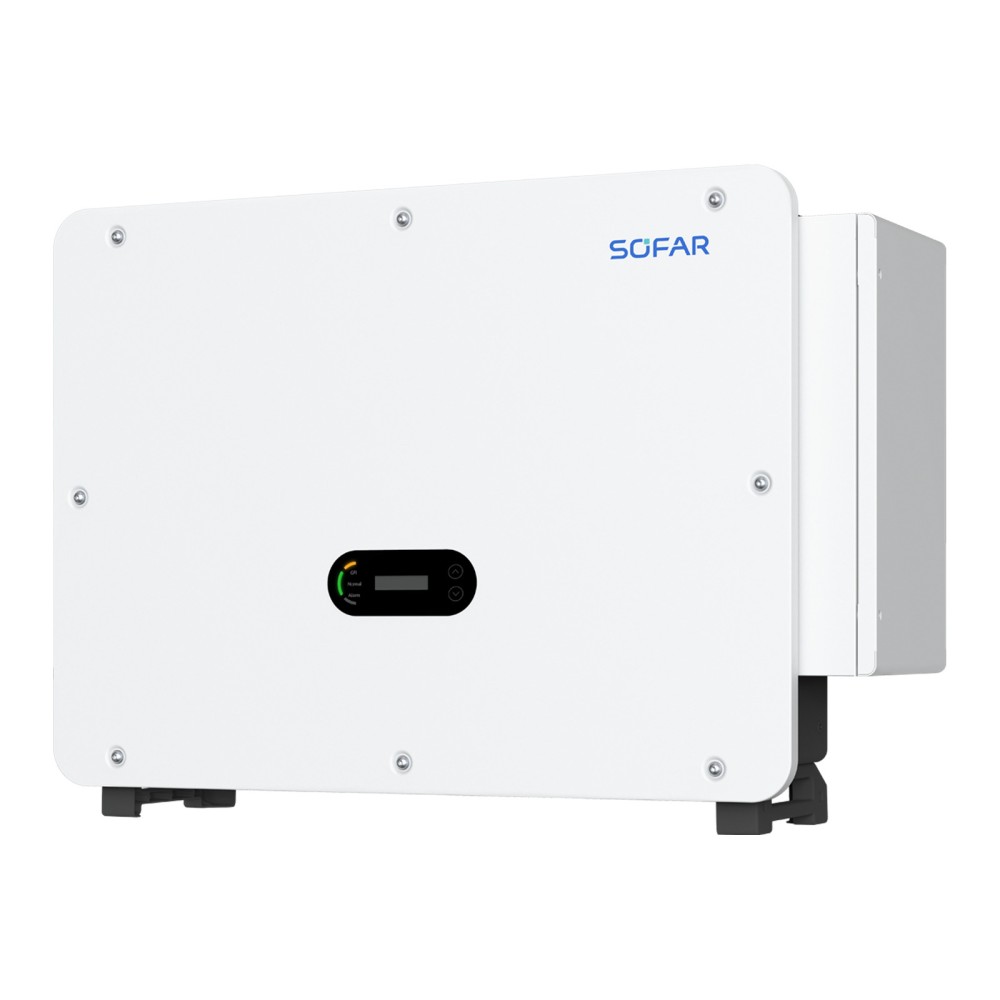

100 kW (110 kVA) onduleur on-grid SOFAR, triphasé, 110KTLX-G4

Name: 100 kW (110 kVA) onduleur on-grid SOFAR, triphasé, 110KTLX-G4
Brand: SOFAR
SKU: 110KTLX-G4
Price: 4563.00 EUR
Availability: InStock

4 563 € TTC

3 803 € HT

110KTLX-G4 est un onduleur on-grid triphasé SOFAR d'une puissance nominale de 100 kW (puissance apparente maximale 110 kVA à 45 °C), avec 10 MPPT, une plage MPPT de 180-1000 V et un rendement maximal de 98,6 %. Il dispose d'un AFCI intégré, d'un indice de protection IP66, d'une communication RS485 et Wi-Fi, et pèse 75 kg.

Référence 110KTLX-G4

Vos droits au titre de la garantie légale

110KTLX-G4 - Onduleur on-grid triphasé de 110 kW, 10 MPPT, AFCI intégré

110KTLX-G4 est un onduleur string on-grid triphasé SOFAR, d'une puissance nominale de 100 kW (puissance apparente maximale 110 kVA à 45 °C), avec 10 MPPT, AFCI intégré et indice de protection IP66, pour les installations photovoltaïques commerciales et industrielles.

Caractéristiques principales :

Puissance nominale : 100 kW
Puissance apparente maximale : 110 kVA à 45 °C, 100 kVA à 50 °C
MPPT : 10 MPPT, 180-1000 V, 20 entrées DC
Puissance PV maximale recommandée : 187 kWp
Rendement maximal : 98,6 %
Protection : IP66, AFCI intégré, parafoudres type II côtés DC et AC
Dimensions et poids : 970 x 695 x 325 mm (L x H x P), 75 kg

Chacun des 10 MPPT accepte un courant d'entrée maximal de 40 A et un courant de court-circuit de 50 A. La puissance PV maximale recommandée est de 187 kWp et l'onduleur accepte une surcharge DC de 170 %. Pour la supervision, il propose le balayage de la courbe I-V, la communication Modbus via RS485 et le Wi-Fi externe.

Les protections comprennent l'AFCI, la récupération PID, l'inversion de polarité DC, l'anti-îlotage, le courant de fuite, le défaut à la terre, la surveillance des défauts des strings PV, l'interrupteur DC et les parafoudres de type II côtés DC et AC. Il fonctionne de -30 à 60 °C, jusqu'à 4000 m d'altitude (déclassement au-delà de 3000 m), avec refroidissement par air.

À 75 kg, le 110KTLX-G4 se déballe et se monte à au moins deux personnes, sur le support (panneau arrière) livré avec l'onduleur.

Caractéristiques techniques

Puissance PV maximale recommandée	187 kWp
Tension d'entrée maximale	1100 V
Tension d'entrée nominale	625 V
Tension de démarrage	200 V
Plage de tension MPPT	180-1000 V
Nombre de MPPT	10
Nombre d'entrées DC	20
Courant d'entrée maximal par MPPT	10 x 40 A
Courant de court-circuit maximal par MPPT	10 x 50 A
Puissance de sortie nominale	100 kW
Puissance apparente maximale	110 kVA à 45 °C / 100 kVA à 50 °C
Courant de sortie maximal	A 380 V : 167,2 A / A 400 V : 159,5 A / A 415 V : 153,1 A
Tension de sortie nominale	3/N/PE, 380/400/415 V
Plage de tension de sortie	310-480 V
Fréquence de sortie nominale	50/60 Hz
Plage de fréquence de sortie	45-55 Hz / 55-65 Hz
Plage de puissance active réglable	0-100 %
Distorsion harmonique (THDi)	moins de 1 % (à 100 % de puissance)
Facteur de puissance	0,8 capacitif - 0,8 inductif
Rendement maximal	98,6 %
Rendement européen	98,3 %
Protection contre l'inversion de polarité DC	Oui
Protection anti-îlotage	Oui
Protection contre les courants de fuite	Oui
Surveillance de défaut de terre	Oui
Surveillance des défauts des strings PV	Oui
Interrupteur DC	Oui
AFCI (détection d'arc électrique)	Oui
Récupération PID	Oui
Parafoudres (SPD)	DC : type II, AC : type II
Température de fonctionnement	-30 ... 60 °C
Topologie	Sans transformateur
Indice de protection	IP66
Humidité relative admissible	0-100 %
Altitude maximale de fonctionnement	4000 m (déclassement au-delà de 3000 m)
Refroidissement	Refroidissement par air intelligent
Dimensions (L x H x P)	970 x 695 x 325 mm
Poids	75 kg
Écran	LCD et Bluetooth avec application
Communication	RS485, Wi-Fi
Normes	EN/IEC 62109-1/2, EN/IEC 61000-6-2/-4, IEC 61000-3-4/-5, EN 50530, EN 50549, IEC 62116, IEC 61727, IEC 61683, IEC 60068-2-1/2/14/30, VDE V 0126-1-1, UTE C15-712-1, VDE-AR-N 4105/4110, NTS 631, UNE 217001, UNE 217002, G99, C10/11

Fiche technique

Référence: 110KTLX-G4
MPN: 110KTLX-G4
Type de produit: Onduleur
Type d'onduleur: On-grid (sans batterie)
Phases: Triphasé
Classe de puissance: 20+ kW
Puissance continue de sortie (VA, 25 °C): 110000 VA
Puissance continue de sortie (W, 25 °C): 100000 W
Rendement maximal: 98,6 %
Tension batterie: Sans batterie
Tension PV maximale: 1100 V
Courant de court-circuit PV max.: 50 A
Nombre de MPPT: 10
Plage de tension MPPT: 180-1000 V
Tension de sortie AC: 3/N/PE, 380/400/415 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 159,5 A à 400 V
Interfaces de communication: Bluetooth
Modbus
RS485
Wi-Fi
Protections: Inversion de polarité DC, anti-îlotage, courant de fuite, défaut à la terre, surveillance des strings PV, interrupteur DC, parafoudres type II côtés DC et AC, AFCI
Dimensions (H x l x P): 695 x 970 x 325 mm
Poids: 75 kg
Indice de protection (IP): IP66
Température de fonctionnement: -30 ... 60 °C
Humidité relative maximale: 100 %
Normes et conformité: EN/IEC 62109-1/2, EN/IEC 61000-6-2/-4, IEC 61000-3-4/-5, EN 50530, EN 50549, IEC 62116, IEC 61727, IEC 61683, IEC 60068-2-1/2/14/30, VDE V 0126-1-1, UTE C15-712-1, VDE-AR-N 4105/4110, NTS 631, UNE 217001, UNE 217002, G99, C10/11

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.

Fiche technique (EN)
Téléchargement (344.63KB)
