103 € HT

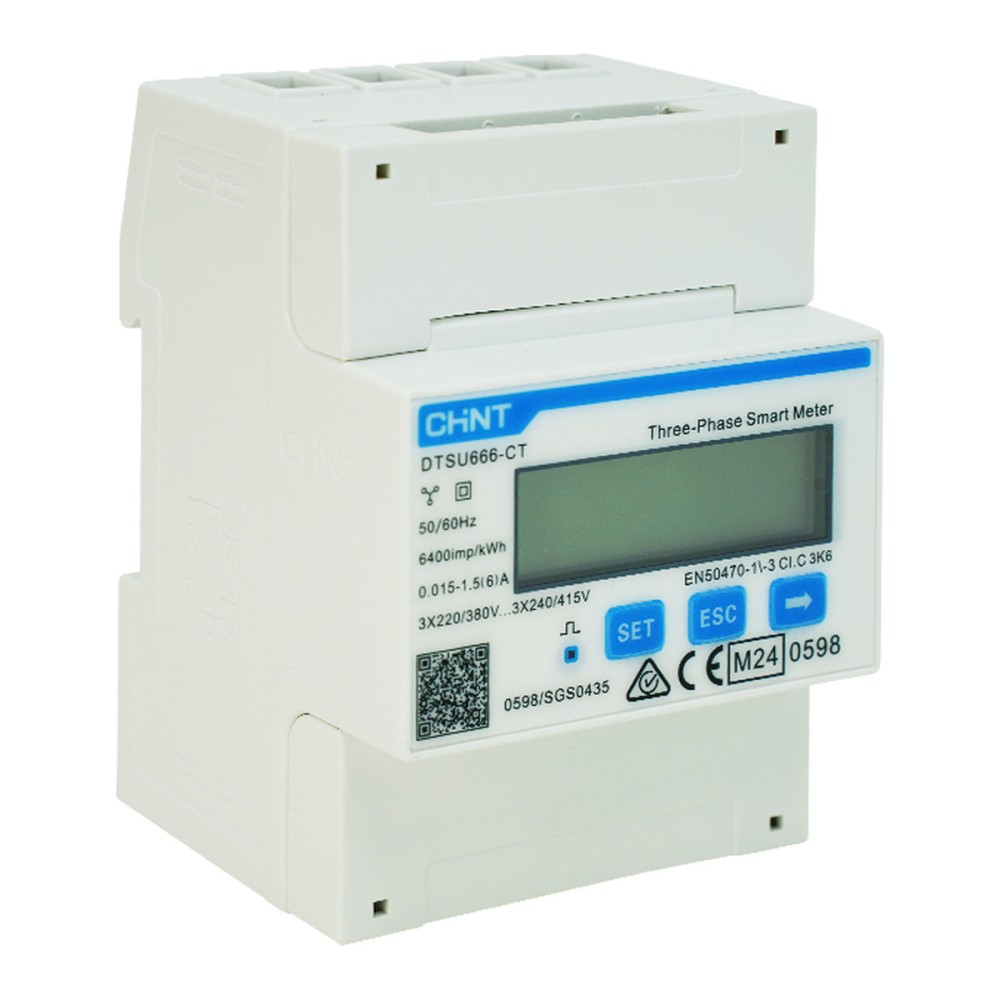

DTSU666-CT est un compteur d'énergie CHINT triphasé (3P4W), avec transformateurs de courant externes. Il mesure l'énergie active et réactive dans les deux sens, a une classe de précision C (0,5S), un courant de 0,015-1,5(6) A et communique en RS485 Modbus-RTU. Il se monte sur rail DIN et sert à la limitation d'injection et au suivi de la consommation.
DTSU666-CT est un compteur d'énergie intelligent CHINT triphasé (3P4W), pour montage sur rail DIN, avec transformateurs de courant externes. Il mesure l'énergie active et réactive importée et exportée, communique en RS485 Modbus-RTU et dispose d'un écran LCD.
Les manuels SOFAR (HYD 5...20KTL-3PH, CH1000, 25-50KTLX-G3) citent le compteur CHINT DTSU666 pour la limitation d'injection et la mesure d'onduleurs PV supplémentaires.
Il se raccorde à des transformateurs de courant externes, qui ne font pas partie du produit ; le rapport des transformateurs se règle dans le compteur et dans l'application de supervision.
Le compteur mesure l'énergie et la puissance (kW, kvar, kVA), le courant, la tension, la fréquence et le facteur de puissance. La vitesse RS485 se règle de 1200 à 19200 bps (9600 bps par défaut) ; il fonctionne de -25 à 55 °C, en classe de protection IP20.
| Fabricant | CHINT |
|---|---|
| Modèle | DTSU666-CT |
| Type | Compteur d'énergie intelligent triphasé |
| Type de raccordement | 3P4W |
| Mesure | par transformateurs de courant externes |
| Plage de courant | 0,015-1,5(6) A |
| Classe de précision | Classe C (0,5S) |
| Constante | 6400 imp/kWh |
| Tension nominale | 3 x 220/380 V ... 3 x 240/415 V |
| Plage de fonctionnement (tension) | 0,8 Un ... 1,15 Un |
| Consommation propre | 2 W, 10 VA |
| Fréquence | 50 Hz ou 60 Hz |
| Communication | RS485, Modbus-RTU |
| Vitesse de communication | 1200, 2400, 4800, 9600 (par défaut), 19200 bps |
| Valeurs mesurées | énergie active et réactive import/export (kWh, kvarh), puissance instantanée (kW, kvar, kVA), courant, tension, fréquence, facteur de puissance |
| Affichage | 7 caractères à 7 segments, chiffres de 4,3 x 8,9 mm |
| Sortie impulsions | voyant LED à impulsions |
| Conformité | EN 50470-1/-3, certifié MID B+D |
| Température de fonctionnement | -25 ... 55 °C |
| Température de stockage | -40 ... 70 °C |
| Humidité relative maximale | 95 %, sans condensation |
| Indice de protection (IP) | IP20 |
| Montage | rail DIN |
| Dimensions (hauteur x largeur x profondeur) | 100 x 72 x 65 mm |
| Poids | 0,33 kg (env.) |
Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
Les compatibilités sont calculées automatiquement à partir des données techniques des fabricants et sont fournies à titre indicatif. Pour les installations complexes, nous vous recommandons de faire vérifier la configuration par un conseiller avant de commander. Détails dans les conditions générales de vente
