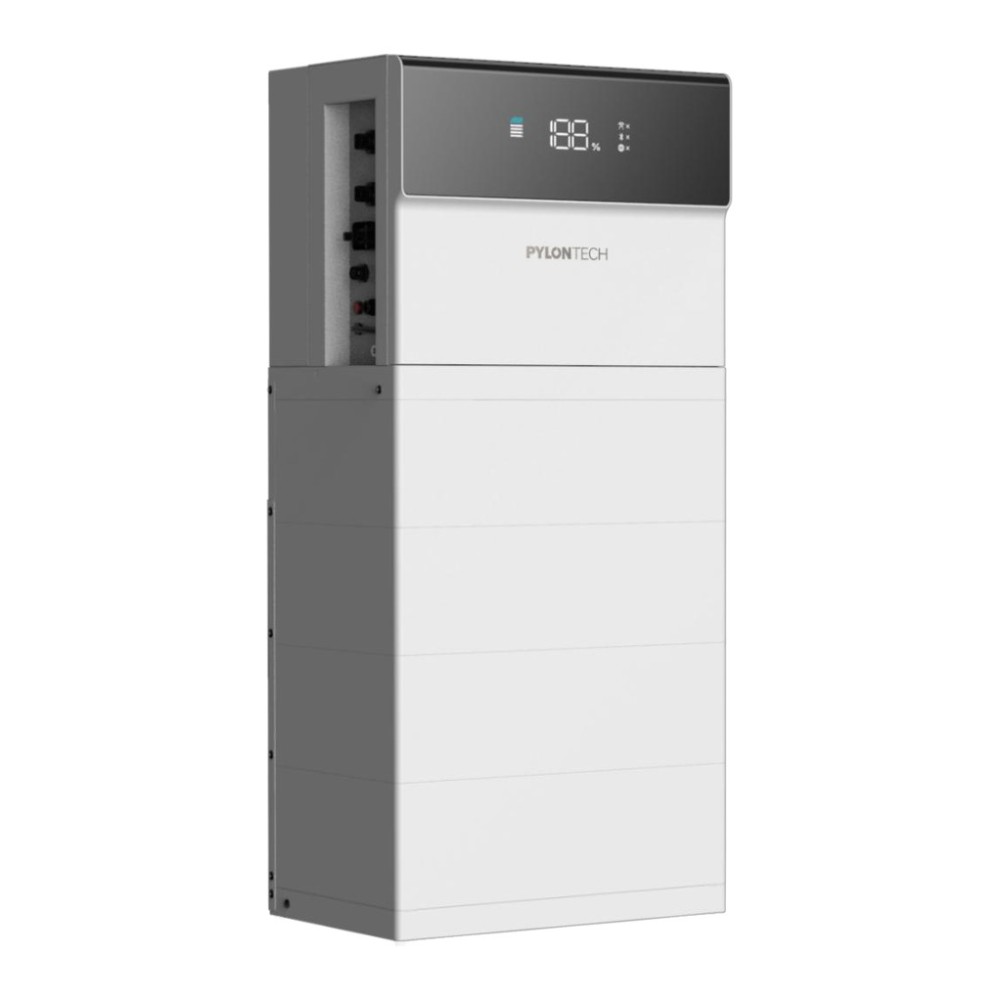

3,6 kW onduleur hybride Pylontech Force-H3X, monophasé, HT, FH3X3.6K-HY-1P

Name: 3,6 kW onduleur hybride Pylontech Force-H3X, monophasé, HT, FH3X3.6K-HY-1P
Brand: Pylontech
SKU: FH3X3.6K-HY-1P
Price: 1670.00 EUR
Availability: InStock

1 670 € TTC

1 392 € HT

FH3X3.6K-HY-1P est un onduleur hybride monophasé de 3,6 kW, avec 2 MPPT (80-550 V) et BMS intégré, qui se monte sur 1-4 modules de batterie FH10050 (5,12-20,48 kWh). Il offre un rendement maximal de 98 %, un courant maximal de charge et de décharge de 40 A, une sortie de secours (back-up) avec commutation en 10 ms au plus, IP65 et une communication Wi-Fi et Bluetooth.

Référence FH3X3.6K-HY-1P

Vos droits au titre de la garantie légale

FH3X3.6K-HY-1P - Onduleur hybride monophasé 3,6 kW pour modules de batterie HV

FH3X3.6K-HY-1P est le contrôleur tout-en-un du système Pylontech Force-H3X : un onduleur hybride monophasé de 3,6 kW avec MPPT et BMS intégrés, qui se monte directement sur 1-4 modules de batterie FH10050 (5,12-20,48 kWh) et forme un système complet de stockage photovoltaïque, sans boîte de jonction ni commutateur supplémentaire. Les modules FH10050 ne sont pas inclus et s'ajoutent séparément.

Caractéristiques principales :

Puissance nominale : 3,6 kW
Entrée PV : 2 MPPT, 80-550 V, maximum 5,7 kW
Batterie : 1-4 modules FH10050, 5,12-20,48 kWh
Courant batterie : 40 A en charge et en décharge
Rendement maximal : 98 %
Sortie de secours : 3600 VA, commutation en au plus 10 ms
Protection et communication : IP65, Wi-Fi et Bluetooth

Le contrôleur contient l'onduleur, les trackers MPPT et le système de gestion de la batterie (BMS). Il s'installe sur 1, 2, 3 ou 4 modules de batterie FH10050 de 102,4 V et 5,12 kWh (capacité du système 5,12 / 10,24 / 15,36 / 20,48 kWh) et n'utilise pas le contrôleur FC1000 du système Force-H3. Avec un seul module, la puissance maximale de charge et de décharge est de 2,5 kW ; avec 2 à 4 modules, la charge peut atteindre 8 kW et la décharge 3,6 kW.

L'entrée photovoltaïque comporte 2 MPPT avec une chaîne chacun, une plage MPPT de 80-550 V (pleine charge 190-520 V), une tension de démarrage de 80 V, une tension d'entrée maximale de 600 V, un courant maximal de 16 A et un courant de court-circuit de 25 A par MPPT ; la puissance maximale du champ photovoltaïque est de 5,7 kW. Le réseau est 1/N/PE, 230 V, 50/60 Hz, avec un courant nominal vers le réseau de 15,7 A et un courant maximal depuis le réseau de 23,5 A. La sortie de secours (back-up) fournit 3600 VA, avec une pointe de 4320 VA pendant 60 s, et le basculement entre le réseau et le secours dure 10 ms au plus.

La boîte du contrôleur contient la base, les supports anti-basculement et ceux des modules, les connecteurs AC, PV et RJ45, un transformateur de courant (CT) et les accessoires de montage ; les modules de batterie sont emballés séparément. Un compteur d'énergie peut être raccordé en option au terminal COM, le CT se raccordant alors au compteur. Le contrôleur a un refroidissement naturel, une topologie sans transformateur, un niveau sonore inférieur à 30 dB à 1 m, une consommation nocturne inférieure à 15 W, un afficheur LED, un bouton d'arrêt d'urgence (EPO) installé et une communication Wi-Fi et Bluetooth. Il fonctionne de -10 à 55 °C (la puissance diminue au-delà de 45 °C), avec une humidité de 0 à 100 %, et la puissance diminue au-delà de 2000 m d'altitude. Le manuel d'utilisation indique un fonctionnement en parallèle jusqu'à 6 unités.

Caractéristiques techniques

Type	Onduleur hybride monophasé tout-en-un, contrôleur avec BMS intégré
Modèle de module de batterie	FH10050
Nombre de modules de batterie	1 / 2 / 3 / 4
Capacité nominale du système	5,12 / 10,24 / 15,36 / 20,48 kWh
Puissance nominale du système	3,6 kW
Puissance PV maximale	5,7 kW
Tension d'entrée PV maximale	600 V
Tension de démarrage	80 V
Plage de tension MPPT	80-550 V
Plage MPPT à pleine charge	190-520 V
Nombre de MPPT	2
Nombre de chaînes PV par MPPT	1
Courant d'entrée maximal par MPPT	16 A
Courant de court-circuit par MPPT	25 A
Protection contre les surtensions PV	Type II
Courant continu maximal de charge/décharge	40 A
Puissance de charge maximale avec 1 module	2,5 kW
Puissance de décharge maximale avec 1 module	2,5 kW
Puissance de charge maximale avec 2 à 4 modules	8 kW
Puissance de décharge maximale avec 2 à 4 modules	3,6 kW
Tension nominale du réseau	1/N/PE, 230 V
Fréquence nominale du réseau	50/60 Hz
Courant continu nominal vers le réseau	15,7 A
Puissance active nominale vers le réseau	3600 W
Puissance apparente maximale vers le réseau	3600 VA
Courant continu maximal depuis le réseau	23,5 A
Puissance active nominale depuis le réseau	5400 W
Puissance apparente maximale depuis le réseau	5400 VA
Plage du facteur de puissance	-0,8...+0,8
Distorsion harmonique du courant (THDi)	< 3 %
Tension nominale (back-up)	1/N/PE, 230 V
Fréquence nominale de sortie (back-up)	50/60 Hz
Courant continu maximal (back-up)	15,7 A
Puissance apparente maximale (back-up)	3600 VA
Puissance de pointe en îlotage (60 s)	4320 VA
Temps de commutation réseau / back-up	≤ 10 ms
Distorsion harmonique de la tension (THDv)	< 3 %
Rendement maximal	98 %
Rendement européen	97,5 %
Protections	Anti-îlotage, AFCI 2.0 (IEC 63027), surveillance de la résistance d'isolement, surveillance du courant résiduel, protection contre les surintensités, les courts-circuits et les surtensions en sortie, sectionneur DC, protection contre l'inversion de polarité DC, protection contre les surtensions PV, parafoudre DC/AC type II
Dimensions du système complet, L x H x P (1 / 2 / 3 / 4 modules)	540 x 665 / 835 / 1005 / 1175 x 350 mm
Poids du système complet (1 / 2 / 3 / 4 modules)	77 / 116 / 155 / 194 kg
Topologie	Sans transformateur
Température de fonctionnement	-10...55 °C (au-delà de 45 °C la puissance diminue)
Humidité relative de fonctionnement	0-100 %
Altitude	Au-delà de 2000 m la puissance diminue
Niveau sonore (1 m)	< 30 dB
Classe de protection	I
Catégorie de surtension	DC II / AC III
Indice de protection	IP65
Résistance au brouillard salin	C5-M
Refroidissement	Naturel
Consommation en veille (nuit)	< 15 W
Communication	Wi-Fi, Bluetooth
Afficheur	LED
Arrêt d'urgence (EPO)	Installé
Fonctionnement en parallèle	Jusqu'à 6 unités
Normes et conformité	VDE-AR-N 4105, EN 50549-1, EN 50549-10, IEC 62109-1, IEC 62109-2, IEC 62619, IEC 62477-1, UN 38.3, VDE-AR-E 2510-50, CEI 0-21, G98, G99

Fiche technique

Référence: FH3X3.6K-HY-1P
MPN: FH3X3.6K-HY-1P
Type de produit: Onduleur
Type d'onduleur: Hybride (MPPT intégré)
Phases: Monophasé
Classe de puissance: 3,5-6 kW
Puissance continue de sortie (W, 25 °C): 3600 W
Puissance de crête: 4320 VA, 60 s
Rendement maximal: 98 %
Consommation à vide: moins de 15 W
Tension batterie: HV (haute tension)
Courant de charge maximal: 40 A
Tension PV maximale: 600 V
Courant de court-circuit PV max.: 25 A
Nombre de MPPT: 2
Plage de tension MPPT: 80-550 V
Tension de sortie AC: 230 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 23,5 A
Fonctionnement en parallèle: Oui
Interfaces de communication: Bluetooth
Wi-Fi
Protections: Anti-îlotage, AFCI 2.0 (IEC 63027), surveillance de la résistance d'isolement, surveillance du courant résiduel, protection contre les surintensités, les courts-circuits et les surtensions en sortie, sectionneur DC
Dimensions (H x l x P): 495 x 540 x 350 mm
Poids: 38 kg
Indice de protection (IP): IP65
Température de fonctionnement: -10 ... 55 °C
Humidité relative maximale: 100 %
Normes et conformité: VDE-AR-N 4105, EN 50549-1, EN 50549-10, IEC 62109-1, IEC 62109-2, IEC 62619, IEC 62477-1, UN 38.3, VDE-AR-E 2510-50, CEI 0-21, G98, G99

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
