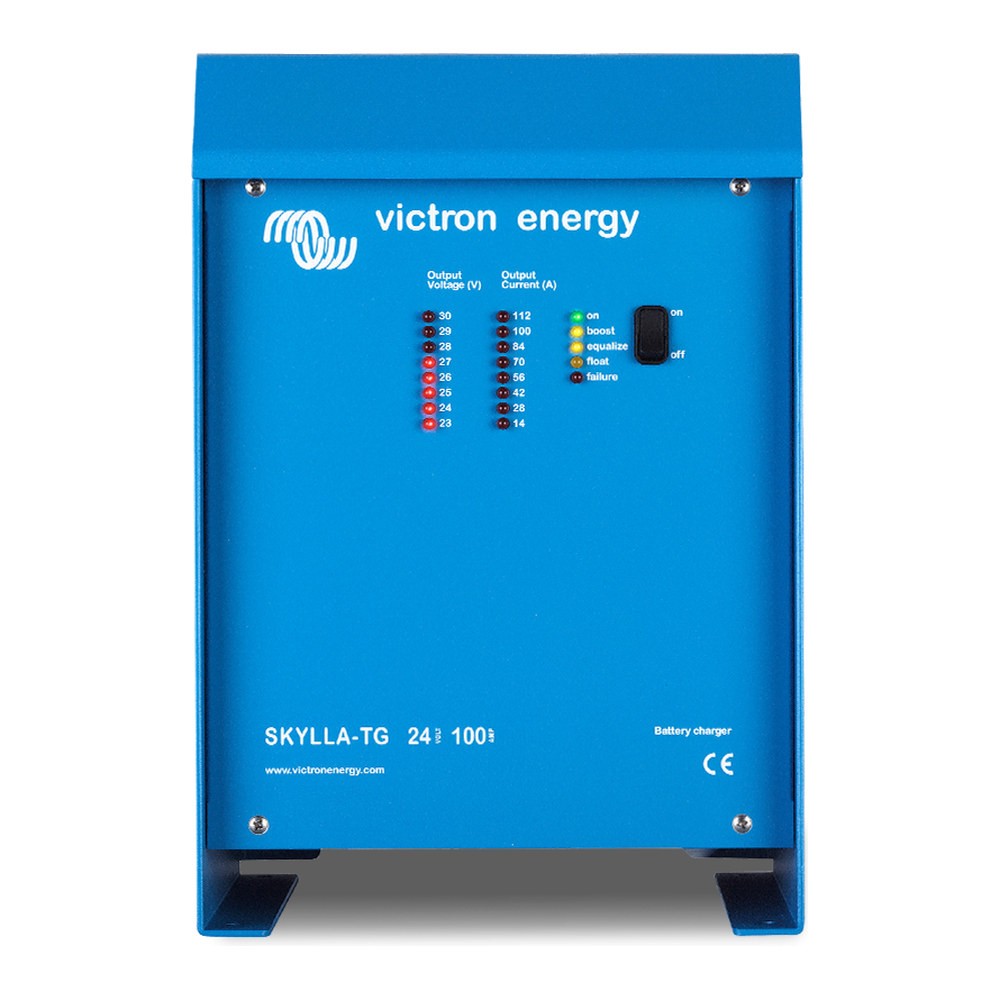

Skylla-TG 24/100(1+1) GL 120-240V - Cargador de baterías 24V 100A con certificación GL
Skylla-TG 24/100(1+1) GL 120-240V es la versión con certificación Germanischer Lloyd del cargador Skylla-TG para baterías de 24 V, con una corriente nominal de 100 A y entrada AC de 120-240 V. Dispone de una salida principal y una salida de 4 A para la batería de arranque, algoritmo IUoU de tres etapas y sensor de temperatura incluido. Está dimensionado para bancadas de 500-1000 Ah.
Características principales:
- Tensión de batería: 24 V
- Corriente de carga: 100 A
- Alimentación: 90-265 V AC o 90-400 V DC
- Salidas de carga: 1 principal + 1 de 4 A (arranque)
- Algoritmo de carga: IUoU, tres etapas
- Certificación: Germanischer Lloyd, categoría ambiental C, EMC 1
Dos salidas independientes: una completa y una limitada a 4 amperios. La tensión de carga puede ajustarse con precisión para adaptarse a cualquier sistema de baterías. La entrada del cargador es de 230 V a 50/60 HZ. La tensión de carga puede medirse directamente en los terminales de la batería para compensar la pérdida de tensión por resistencia de los cables. Un sensor externo de temperatura permite reducir la tensión de carga cuando aumenta la temperatura de la batería.
Especificaciones técnicas
| Tensión nominal de batería | 24 V |
|---|
| Corriente de carga nominal | 100 A |
|---|
| Tensión de entrada AC | 120V o 230V |
|---|
| Rango de tensión de entrada AC | 90 … 265 V |
|---|
| Tensión de entrada AC (clase) | 120 V - 240 V |
|---|
| Rango de tensión de entrada DC | 90 … 400 V |
|---|
| Rango de frecuencia de entrada AC | 45 … 65 Hz |
|---|
| Número de salidas de carga | 2 |
|---|
| Factor de potencia | 1 |
|---|
| Tensión de carga de absorción | 28,5 V |
|---|
| Tensión de carga de flotación | 26,5 V |
|---|
| Corriente de carga de la batería de arranque | 4 A |
|---|
| Algoritmo de carga | IUoU, carga en tres etapas |
|---|
| Capacidad de batería recomendada | 500 … 1000 Ah |
|---|
| Sensor de temperatura | Incluido |
|---|
| Programable | Los ajustes se pueden cambiar mediante interruptores DIP y potenciómetros |
|---|
| Puede usarse como fuente de alimentación | Sí |
|---|
| Alarma remota | Contactos libres de potencial 60V / 1A (1x NO y 1x NC) |
|---|
| Refrigeración forzada | Sí |
|---|
| Protecciones | Cortocircuito en la salida, Tensión de batería alta, Sobretemperatura, Polaridad inversa de la batería |
|---|
| Rango de temperatura de funcionamiento | -40 … 50 °C |
|---|
| Humedad máxima | 95 % |
|---|
| Material | Aluminio |
|---|
| Color | Azul (RAL 5012) |
|---|
| Grado de protección | IP21 |
|---|
| Peso | 10 kg |
|---|
| Altura | 365 mm |
|---|
| Anchura | 250 mm |
|---|
| Profundidad | 257 mm |
|---|
| Terminales de conexión AC | borne de tornillo 2,5 mm² (AWG 6) |
|---|
| Terminales de conexión de batería | M8 bolts |
|---|
| Seguridad | EN-IEC 60335-1, EN-IEC 60335-2-29 |
|---|
| Emisión | EN 55014-1, EN-IEC 61000-3-2 |
|---|
| Inmunidad | EN 55014-2, EN-IEC 61000-3-3 |
|---|
| Vibraciones | IEC 60945: 0,7g |
|---|
| Certificación GL (Germanischer Lloyd) | Certificado 54 758 - 08HH |
|---|
