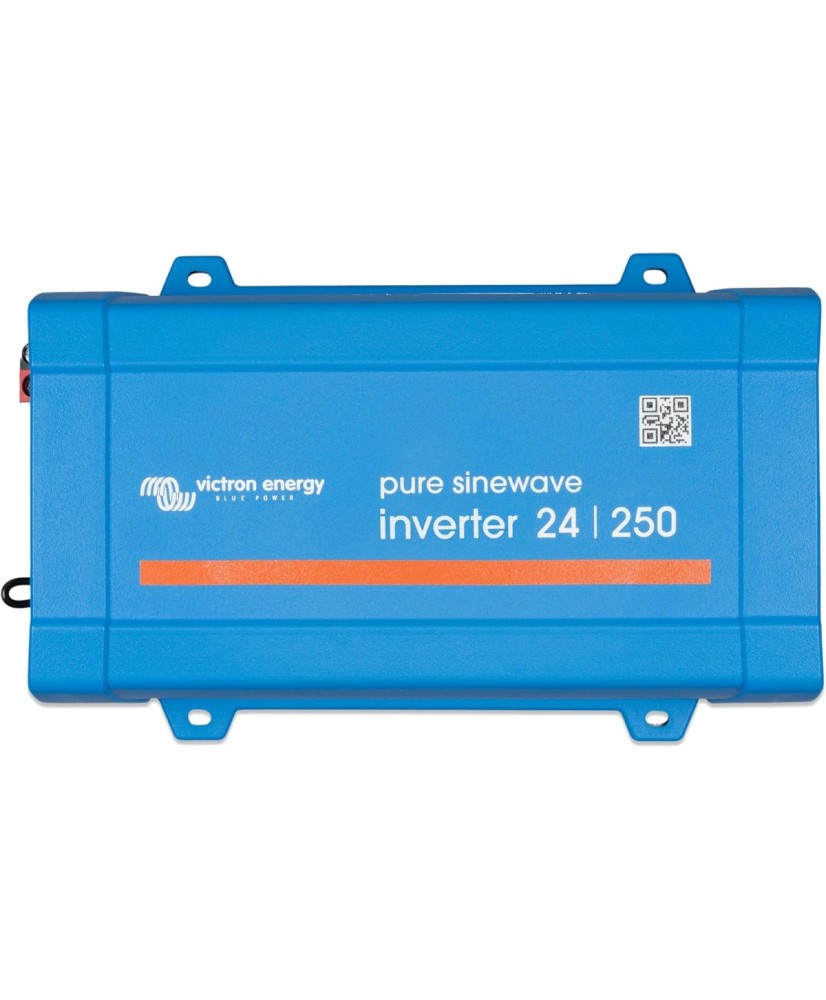

Phoenix 24/250 230V VE.Direct Schuko - Wechselrichter 24V, 250 VA
Phoenix 24/250 230V VE.Direct Schuko ist ein Wechselrichter, der die Spannung einer 24V-Batterie in 230V AC umwandelt und so Haushaltsgeräte aus Freizeit- oder Fahrzeugbatterien versorgt. Er liefert 200 W Dauer- und 400 W Spitzenleistung, besitzt einen VE.Direct-Anschluss für Konfiguration und Überwachung, und die Verbraucher werden an seine Schuko-Steckdose angeschlossen. Er ist kurzschlussfest und gegen Überhitzung geschützt.
Hauptmerkmale:
- Batteriespannung: 24 V (18,4-34 V)
- Dauerleistung: 200 W / 250 VA bei 25 °C
- Spitzenleistung: 400 W, für LED-Konverter, Halogenlampen, Elektrowerkzeuge
- Max. Wirkungsgrad: 88 %
- Ausgangssteckdose: Schuko (CEE 7/4)
- Kommunikation: VE.Direct, Ausgang 210-245 V einstellbar, Abschaltschwellen konfigurierbar
Mit Wechselrichtern lassen sich Haushaltsgeräte -die 230 V/120 V AC benötigen - mit Strom versorgen. Dazu werden Batterien für "Freizeitanwendungen" oder "Auto"- Batterien, die mit 12 V, 24 V bzw. 48 V DC bemessen sind, verwendet.
Technische Daten
| Nennspannung der Batterie | 24 V |
|---|
| Dauerausgangsleistung bei 25 °C (VA) | 250 VA |
|---|
| Dauerausgangsleistung bei 25 °C (W) | 200 W |
|---|
| Dauerausgangsleistung bei 40 °C | 175 W |
|---|
| Spitzenleistung | 400 W |
|---|
| AC-Ausgangsspannung | 230 V |
|---|
| Frequenz | 50 Hz |
|---|
| DC-Eingangsspannungsbereich | 18,4 … 34 V |
|---|
| Abschaltung bei DC-Unterspannung | 18,6 V |
|---|
| Wiederanlauf und Alarm bei DC-Unterspannung | 21,8 V |
|---|
| Dynamische Abschaltung bei DC-Unterspannung | Ja |
|---|
| Spannung für Erkennung „Batterie geladen“ | 28 V |
|---|
| Maximaler Wirkungsgrad | 88 % |
|---|
| Nulllastleistung | 5,2 W |
|---|
| Nulllastleistung im ECO-Modus | 1,3 W |
|---|
| Wiederholungsintervall im ECO-Modus | 2,5 s |
|---|
| Leistungseinstellung Stopp/Start im ECO-Modus | Einstellbar |
|---|
| Anschluss für Fern-Ein/Aus | Ja |
|---|
| Kommunikationsanschluss | VE.Direct |
|---|
| Vollständig programmierbar | Ja |
|---|
| Schutzfunktionen | Zu hohe DC-Welligkeit, Hohe Batteriespannung, Niedrige Batteriespannung, Kurzschluss am Ausgang, Übertemperatur, Überlast |
|---|
| Betriebstemperaturbereich | -40 … 65 °C |
|---|
| Maximale Luftfeuchtigkeit | 95 % |
|---|
| Leistungsreduzierung | 1,25 % |
|---|
| AC-Ausgangssteckdose | Schuko (CEE 7/4) |
|---|
| Batterieanschlussklemmen | Schraubklemmen 10 mm² (8 AWG) |
|---|
| Fernsteuerklemme | Schraubklemme 2-polig |
|---|
| Farbe | Blau (RAL 5012) |
|---|
| Material | Stahlgehäuse und Kunststoffabdeckung |
|---|
| Schutzart | IP21 |
|---|
| Gewicht | 2,4 kg |
|---|
| Höhe | 86 mm |
|---|
| Breite | 165 mm |
|---|
| Tiefe | 260 mm |
|---|
| Sicherheit | EN-IEC 60335-1, EN-IEC 62109-1 |
|---|
| EMV | EN 55014-1, EN 55014-2, EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN-IEC 61000-6-3 |
|---|
| Kfz-Richtlinie | ECE R10-4 |
|---|
