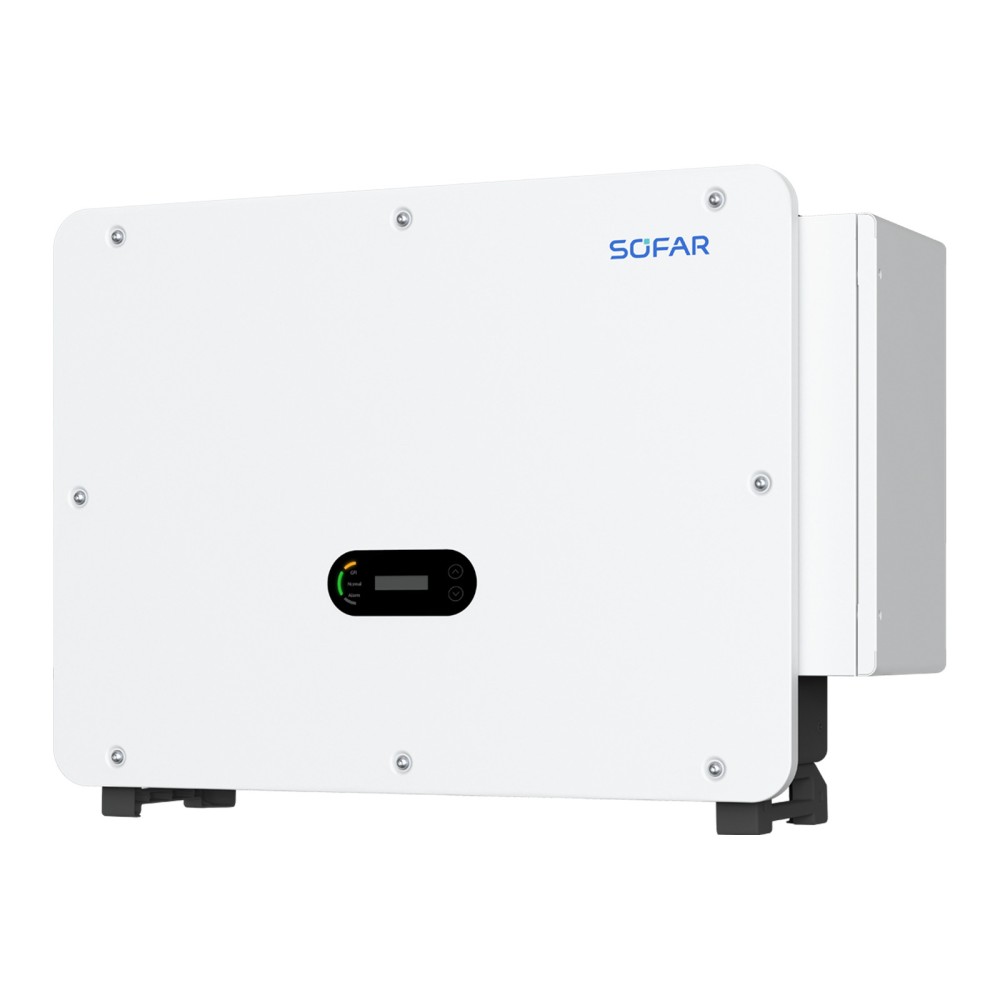

110 kW (125 kVA) On-Grid-Wechselrichter SOFAR, dreiphasig, 125KTLX-G4

Name: 110 kW (125 kVA) On-Grid-Wechselrichter SOFAR, dreiphasig, 125KTLX-G4
Brand: SOFAR
SKU: 125KTLX-G4
Price: 4662.00 EUR
Availability: InStock

4.662 € Steuern inklusive

3.885 € Ohne Steuern

125KTLX-G4 is a SOFAR three-phase on-grid inverter with a rated power of 110 kW (maximum apparent power 125 kVA at 45 °C), 10 MPPTs, a 180-1000 V MPPT range and a maximum efficiency of 98.6%. It has built-in AFCI, IP66 protection, RS485 and Wi-Fi communication, and weighs 75 kg.

Referenz 125KTLX-G4

Ihre Rechte aus der gesetzlichen Gewährleistung

125KTLX-G4 - 125 kW three-phase on-grid inverter, 10 MPPTs, built-in AFCI

125KTLX-G4 is a three-phase on-grid string inverter from SOFAR with a rated power of 110 kW (maximum apparent power 125 kVA at 45 °C), 10 MPPTs, built-in AFCI and IP66 protection, for commercial and industrial PV systems.

Main features:

Rated power: 110 kW
Maximum apparent power: 125 kVA at 45 °C, 110 kVA at 50 °C
MPPT: 10 MPPTs, 180-1000 V, 20 DC inputs
Recommended maximum PV power: 212.5 kWp
Maximum efficiency: 98.6%
Protection: IP66, built-in AFCI, type II surge protection on DC and AC
Dimensions and weight: 970 x 695 x 325 mm (W x H x D), 75 kg

Each of the 10 MPPTs takes a maximum input current of 40 A and a short-circuit current of 50 A. The recommended maximum PV power is 212.5 kWp and the inverter accepts 170% DC overload. For monitoring it offers I-V curve scanning, Modbus communication over RS485 and an external Wi-Fi module.

Protections include AFCI, PID recovery, DC reverse polarity, anti-islanding, leakage current, ground fault, PV string fault monitoring, a DC switch and type II surge protection on DC and AC. It operates from -30 to 60 °C, up to 4000 m altitude (derating above 3000 m), with air cooling.

At 75 kg, the 125KTLX-G4 is unpacked and mounted by at least two people, on the bracket (rear panel) supplied with the inverter.

Technical specifications

Recommended maximum PV input power	212.5 kWp
Maximum input voltage	1100 V
Rated input voltage	625 V
Start-up voltage	200 V
MPPT operating voltage range	180-1000 V
Number of MPP trackers	10
Number of DC inputs	20
Maximum input current per MPPT	10 x 40 A
Maximum short-circuit current per MPPT	10 x 50 A
Rated output power	110 kW
Maximum apparent power	125 kVA at 45 °C / 110 kVA at 50 °C
Maximum output current	190 A at 380 V / 181.2 A at 400 V / 174 A at 415 V
Rated output voltage	3/N/PE, 380/400/415 V
Output voltage range	310-480 V
Rated output frequency	50/60 Hz
Output frequency range	45-55 Hz / 55-65 Hz
Active power adjustable range	0-100 %
THDi	under 1% (at 100% power)
Power factor	0.8 leading - 0.8 lagging
Maximum efficiency	98.6 %
European efficiency	98.3 %
DC reverse polarity protection	Yes
Anti-islanding protection	Yes
Leakage current protection	Yes
Ground fault monitoring	Yes
PV-array string fault monitoring	Yes
DC switch	Yes
AFCI (arc fault detection)	Yes
PID recovery	Yes
Surge protection (SPD)	PV: type II, AC: type II
Ambient temperature range	-30 ... 60 °C
Topology	Transformerless
Degree of protection	IP66
Allowable relative humidity range	0-100 %
Maximum operating altitude	4000 m (derating above 3000 m)
Cooling	Smart air cooling
Dimensions (W x H x D)	970 x 695 x 325 mm
Weight	75 kg
Display	LCD & Bluetooth + APP
Communication	RS485, Wi-Fi
Standards	EN/IEC 62109-1/2, EN/IEC 61000-6-2/-4, IEC 61000-3-4/-5, EN 50530, EN 50549, IEC 62116, IEC 61727, IEC 61683, IEC 60068-2-1/2/14/30, VDE V 0126-1-1, UTE C15-712-1, VDE-AR-N 4105/4110, NTS 631, UNE 217001, UNE 217002, G99, C10/11

Datenblatt

Referenz: 125KTLX-G4
MPN: 125KTLX-G4
Produkttyp: Wechselrichter
Wechselrichtertyp: Netzgekoppelt (ohne Batterie)
Phasen: Dreiphasig
Leistungsklasse: 20+ kW
Dauerleistung (VA, 25 °C): 125000 VA
Dauerleistung (W, 25 °C): 110000 W
Maximaler Wirkungsgrad: 98,6 %
Batteriespannung: Ohne Batterie
Max. PV-Eingangsspannung: 1100 V
Max. PV-Kurzschlussstrom: 50 A
Anzahl MPPT-Tracker: 10
MPPT-Spannungsbereich: 180-1000 V
AC-Ausgangsspannung: 3/N/PE, 380/400/415 V
Ausgangsfrequenz: 50/60 Hz
Max. AC-Eingangsstrom: 181,2 A bei 400 V
Kommunikationsschnittstellen: Bluetooth
Modbus
RS485
WLAN
Schutzfunktionen: DC-Verpolschutz, Inselbildungsschutz, Fehlerstromschutz, Erdschlussüberwachung, String-Überwachung, DC-Schalter, Überspannungsschutz Typ II auf DC und AC, AFCI
Abmessungen (H x B x T): 695 x 970 x 325 mm
Gewicht: 75 kg
Schutzart (IP): IP66
Betriebstemperatur: -30 ... 60 °C
Max. relative Luftfeuchtigkeit: 100 %
Normen und Konformität: EN/IEC 62109-1/2, EN/IEC 61000-6-2/-4, IEC 61000-3-4/-5, EN 50530, EN 50549, IEC 62116, IEC 61727, IEC 61683, IEC 60068-2-1/2/14/30, VDE V 0126-1-1, UTE C15-712-1, VDE-AR-N 4105/4110, NTS 631, UNE 217001, UNE 217002, G99, C10/11

Diese technischen Daten wurden von uns aus dem Datenblatt des Herstellers übernommen und können Übertragungsfehler enthalten. Für 100 % Genauigkeit sehen Sie bitte im beigefügten Datenblatt nach.

Datenblatt (EN)
Herunterladen (344.63KB)
