2 € Ohne Steuern
Das Set enthält einen MC4-Stecker und eine MC4-Buchse im Standardformat für PV-Kabel mit einem Querschnitt von 2,5 bis 6 mm². Es dient zum Verlängern oder Reparieren von Solarkabeln und zum Anschluss von Modulen an Laderegler oder Wechselrichter. Nennstrom 30 A, Spannung 1000 V DC, Schutzart IP68 im gesteckten Zustand.

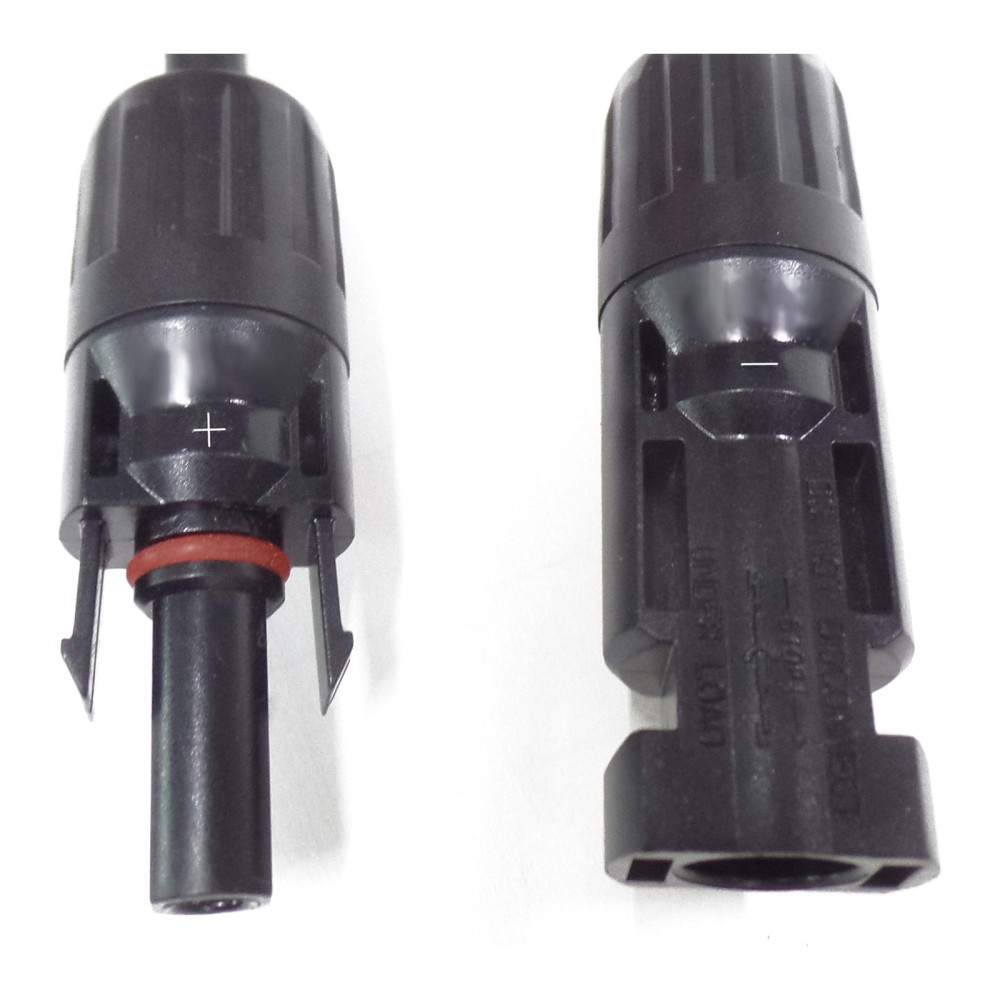

Solarsteckverbinder-Paar MC4 ist ein Set aus einem Stecker und einer Buchse im MC4-Format, das bei Photovoltaik-Modulen üblich ist. Es wird auf Solarkabel mit einem Querschnitt von 2,5 bis 6 mm² montiert und ermöglicht das Verlängern eines Kabels, das Konfektionieren eines Kabels auf die gewünschte Länge oder die Reparatur einer beschädigten Verbindung.
Die Kontakte bestehen aus verzinntem Kupfer, das Gehäuse aus UV- und witterungsbeständigem Kunststoff. Der Kontakt wird mit einer MC4-Crimpzange (nicht im Lieferumfang) auf den Leiter gecrimpt; gesteckt wird durch einfaches Zusammenschieben, bis die Verriegelung einrastet. Die Dichtung sorgt im gesteckten Zustand für die Schutzart IP68.
MC4-Steckverbinder dürfen nicht unter Last getrennt werden: Trennen Sie zuerst den Verbraucher oder schalten Sie die Quelle ab. Verwenden Sie für eine sichere Verbindung auf beiden Seiten der Verbindung dieselbe Steckverbinderserie.
| Steckertyp | MC4 |
|---|---|
| Packungsinhalt | 1 Stecker, 1 Buchse |
| Kabelquerschnitt | 2,5-6 mm² (14-10 AWG) |
| Nennstrom | 30 A |
| Nennspannung | 1000 V DC |
| Schutzart | IP68 (gesteckt) |
| Schutzklasse | II |
| Betriebstemperatur | -40...+85 °C |
| Kontaktmaterial | Verzinntes Kupfer |
| Gehäusematerial | UV-beständiger Kunststoff |
| Kabelmontage | Crimpen |
Diese technischen Daten wurden von uns aus dem Datenblatt des Herstellers übernommen und können Übertragungsfehler enthalten. Für 100 % Genauigkeit sehen Sie bitte im Datenblatt des Herstellers nach.
Die Kompatibilität wird automatisch aus den technischen Daten der Hersteller berechnet und dient nur zur Information. Bei komplexen Anlagen empfehlen wir, die Konfiguration vor der Bestellung von einem Berater prüfen zu lassen. Details in den AGB
