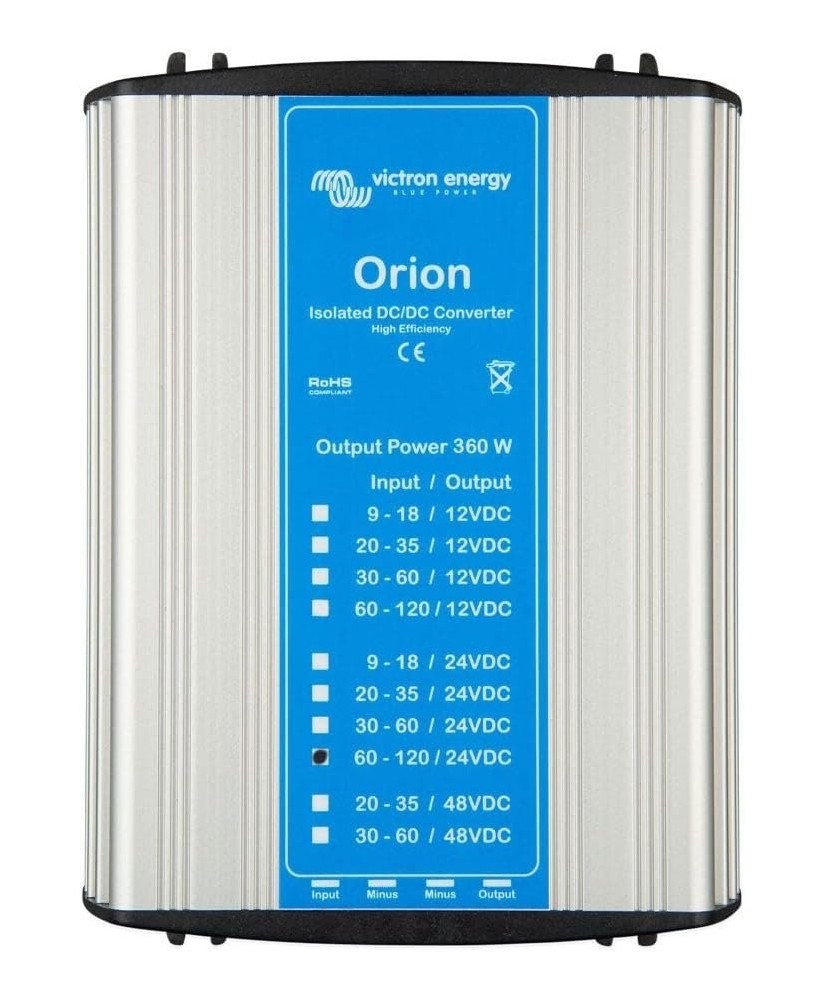

Orion 110/24-15A (360W) - Isolierter DC-DC-Wandler 110 V auf 24 V
Orion 110/24-15A (360W) ist ein galvanisch getrennter DC-DC-Wandler, der eine Eingangsspannung von 110 V DC im Bereich 60-140 V in eine stabile Ausgangsspannung von 24 V bei 360 W umwandelt. Er ist gegen Kurzschluss, Übertemperatur, Verpolung und Überspannung geschützt und bietet 400 V rms Isolation.
Hauptmerkmale:
- Eingangsspannung: 60-140 V DC
- Ausgangsspannung: 24 V, Stabilität 2 %
- Ausgangsstrom: 15 A (360 W)
- Maximaler Wirkungsgrad: 85 %
- Galvanische Trennung: 400 V rms
- Kühlung: temperaturgesteuerter Lüfter
Die isolierten 110-V-Orion-DC-DC-Wandler sind dafür ausgelegt, eine Eingangsspannung von 110 V DC (Bereich: 60 bis 140 V) in eine stabile Ausgangsspannung von 12,5 V oder 24 V DC bei 360 W umzuwandeln.
Sie verfügen über integrierte Schutzfunktionen gegen Kurzschluss, Überhitzung, Verpolung und Überspannung.
Technische Daten
| Eingangsspannungsbereich | 60 … 140 V |
|---|
| Ausgangsspannung | 24 V |
|---|
| Stabilität der Ausgangsspannung | 2 % |
|---|
| Toleranz der Ausgangsspannung | 3 % |
|---|
| Rauschen der Ausgangsspannung | 50 mVrms |
|---|
| Dauerausgangsstrom | 15 A |
|---|
| Nennleistung | 360 W |
|---|
| Strom ohne Last | 25 mA |
|---|
| Maximaler Wirkungsgrad | 85 |
|---|
| Lüfterunterstützte Kühlung | Ja |
|---|
| Galvanische Trennung | Ja |
|---|
| Schutzfunktionen | Übertemperatur, Überstrom, Überspannung, Batterie-Verpolung (Sicherung) |
|---|
| Isolation | 400 Vrms |
|---|
| Betriebstemperaturbereich | -20 … 40 °C |
|---|
| Maximale Luftfeuchtigkeit | 95 % |
|---|
| DC-Anschlussklemmen | Faston-Flachstecker 6,3 mm |
|---|
| Farbe | Grau |
|---|
| Material | Eloxiertes Aluminium |
|---|
| Gewicht | 1,4 kg |
|---|
| Höhe | 82 mm |
|---|
| Breite | 132 mm |
|---|
| Tiefe | 190 mm |
|---|
| Sicherheit | EN 60950 |
|---|
| Störaussendung | EN 55014-1, EN-IEC 61000-6-3 |
|---|
| Störfestigkeit | EN 55014-2, EN-IEC 61000-6-1, EN-IEC 61000-6-2 |
|---|
