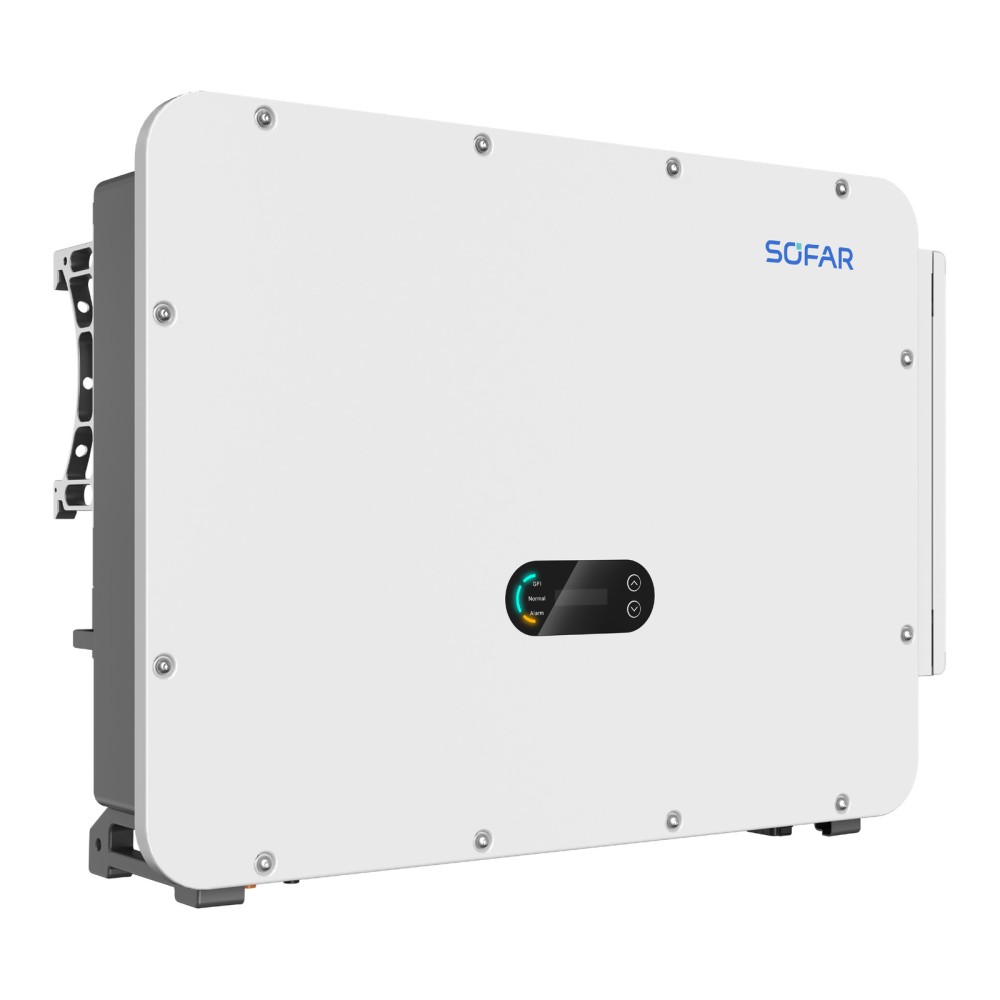

110 kW onduleur hybride SOFAR, triphasé, HT, 110KTLX-G4-ESS

Name: 110 kW onduleur hybride SOFAR, triphasé, HT, 110KTLX-G4-ESS
Brand: SOFAR
SKU: 110KTLX-G4-ESS
Price: 6662.00 EUR
Availability: InStock

6 662 € TTC

5 552 € HT

110KTLX-G4-ESS est un onduleur hybride triphasé SOFAR de 110 kW, avec 9 MPPT (160-1000 V, 40 A par MPPT, 18 entrées) et un port batterie HT de 600-1000 V, avec charge jusqu'à 125 kW (200 A). Le rendement maximal est de 98,6 %. Montage mural, IP66, poids de 80 kg ; fonctionnement raccordé au réseau, sans mode off-grid.

Référence 110KTLX-G4-ESS

Vos droits au titre de la garantie légale

110KTLX-G4-ESS - Onduleur hybride triphasé de 110 kW, raccordé au réseau, pour batteries HT

110KTLX-G4-ESS est un onduleur hybride triphasé de 110 kW pour applications commerciales et industrielles, avec 9 MPPT et un port batterie couplé en courant continu, de 600-1000 V et jusqu'à 200 A. Il fonctionne raccordé au réseau, dans des systèmes de stockage d'énergie (ESS), avec un indice de protection IP66.

Caractéristiques principales :

Puissance nominale : 110 kW (121 kVA maximum)
Entrée photovoltaïque : 9 MPPT, 18 entrées, 160-1000 V, 40 A par MPPT ; puissance recommandée 220 kWc
Batterie : HT, 600-1000 V, charge jusqu'à 125 kW / 200 A
Décharge de la batterie : jusqu'à 121 kW, 193,6 A
Mode de fonctionnement : raccordé au réseau (ESS), sans mode off-grid
Rendement maximal : 98,6 % (européen 98,3 %)
Protection : IP66, AFCI, parafoudres PV type I+II et AC type II

Le port batterie de l'onduleur est prévu, selon le manuel, pour les batteries SOFAR CBS8000, avec communication CAN. La batterie n'est pas incluse. Le fonctionnement en parallèle de plusieurs onduleurs se fait avec l'unité de contrôle SOFAR CH1000, qui intègre la stratégie de gestion de l'énergie (EMS).

L'onduleur dispose d'une protection contre les arcs électriques (AFCI), d'une surveillance des strings photovoltaïques, d'une récupération PID, d'un écran LCD avec Bluetooth et d'une application. La communication se fait par Ethernet, RS485 ou Wi-Fi. La température de fonctionnement est de -30 ... 60 °C et l'altitude maximale de 4000 m (avec réduction de puissance au-delà de 3000 m).

Caractéristiques techniques

Nombre de MPPT	9
Nombre d'entrées DC	18
Puissance PV maximale recommandée	220 kWp
Tension d'entrée maximale	1100 V
Tension d'entrée nominale	625 V
Tension de démarrage	200 V
Plage de tension MPPT	160-1000 V
Courant d'entrée maximal par MPPT	9 x 40 A
Courant de court-circuit maximal	9 x 50 A
Puissance de sortie nominale	110 kW
Puissance apparente maximale	121 kVA
Courant de sortie maximal	183,8@380 V / 174,6@400 V / 168,3@415 V
Tension de sortie nominale	3N~+PE, 380/400/415 V
Plage de tension de sortie	310-480 V
Fréquence de sortie nominale	50/60 Hz
Plage de fréquence de sortie	45-55 Hz / 55-65 Hz
Plage de réglage de la puissance active	0-100 %
Distorsion harmonique THDi	moins de 1 % (à 100 % de puissance)
Facteur de puissance	0,8 capacitif - 0,8 inductif
Type de batterie	Lithium-ion
Nombre de canaux batterie	1
Plage de tension DC batterie	600-1000 V
Puissance de charge maximale	125 kW
Courant de charge maximal	200 A
Puissance de décharge maximale	121 kW
Courant de décharge maximal	193,6 A
Communication avec le BMS	RJ45, CAN x 2, DO x 1
Rendement maximal	98,6 %
Rendement européen	98,3 %
Indice de protection	IP66
Température ambiante	-30 ... 60 °C
Humidité relative	0-100 %
Altitude maximale de fonctionnement	4000 m (réduction de puissance au-delà de 3000 m)
Topologie	Sans transformateur
Refroidissement	Refroidissement intelligent par air
Dimensions (L x H x P)	985 x 710 x 321 mm
Poids	80 kg
Communication	Ethernet, RS485, Wi-Fi
Écran	LCD, Bluetooth et application

Fiche technique

Référence: 110KTLX-G4-ESS
MPN: 110KTLX-G4-ESS
Type de produit: Onduleur
Type d'onduleur: Hybride (MPPT intégré)
Phases: Triphasé
Classe de puissance: 20+ kW
Puissance continue de sortie (VA, 25 °C): 121000 VA
Puissance continue de sortie (W, 25 °C): 110000 W
Rendement maximal: 98,6 %
Tension batterie: HV (haute tension)
Courant de décharge continu maximal: 193,6 A
Plage de tension d'entrée DC: 600-1000 V
Courant de charge maximal: 200 A
Tension PV maximale: 1100 V
Courant de court-circuit PV max.: 50 A
Nombre de MPPT: 9
Plage de tension MPPT: 160-1000 V
Tension de sortie AC: 3N~+PE, 380/400/415 V
Fréquence de sortie: 50/60 Hz
Fonctionnement en parallèle: Oui
Interfaces de communication: Bluetooth
CAN-bus
Ethernet
RS485
Wi-Fi
Protections: AFCI, parafoudres PV type I+II et AC type II, protection contre l'inversion de polarité DC, anti-îlotage, courant de fuite, surveillance des défauts à la terre et des strings PV, récupération PID, sectionneur DC
Dimensions (H x l x P): 710 x 985 x 321 mm
Poids: 80,0 kg
Indice de protection (IP): IP66
Température de fonctionnement: -30 ... 60 °C
Humidité relative maximale: 100 %
Normes et conformité: EN 62109-1/2, EN IEC 61000-6-2/-4, EN IEC 61000-3-11/-12, EN 62920, EN 50530, IEC 60529, IEC 61727, IEC 62116, EN 50549-1-10/-2-10, VDE-AR-N 4105/4110, G99, NC RFG, C10/11

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
