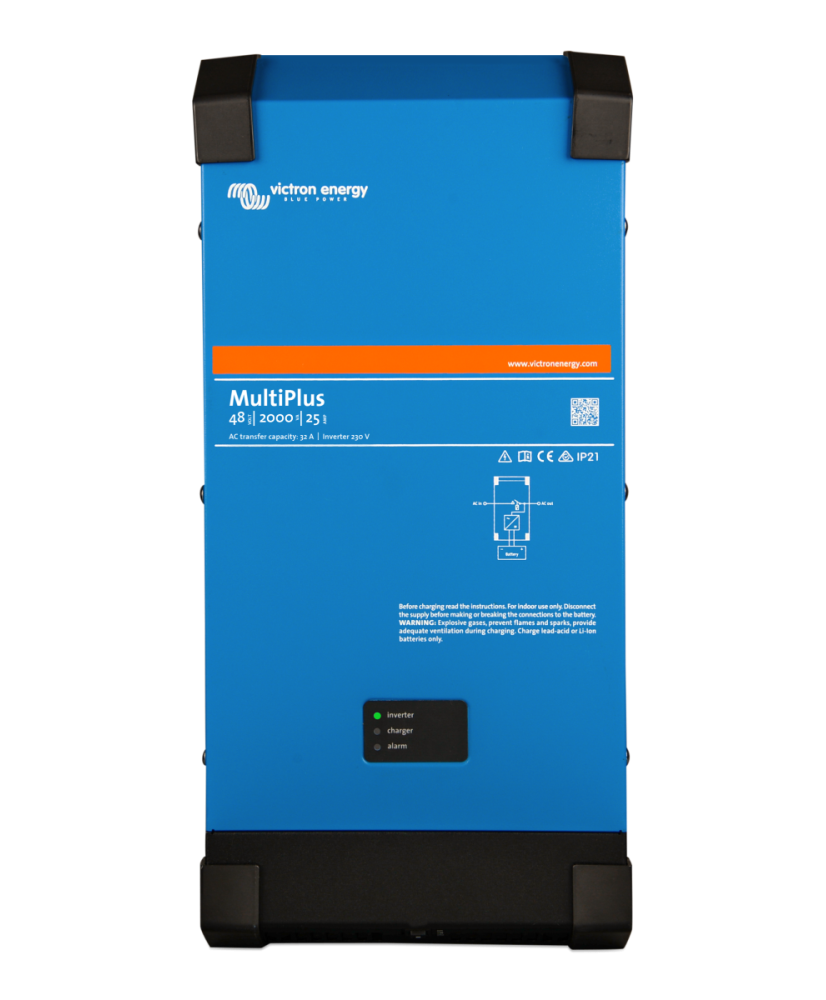

MultiPlus 48/2000/25-32 230V VE.Bus - Convertisseur/chargeur 48V PowerAssist
MultiPlus 48/2000/25-32 230V VE.Bus est un convertisseur/chargeur qui réunit dans un seul boîtier un convertisseur à onde sinusoïdale pure et un chargeur adaptatif pour batteries 48V. Il fournit 1600 W en continu, charge les batteries jusqu'à 25 A, et la technologie PowerAssist complète la puissance du réseau ou du groupe électrogène ; les unités fonctionnent en parallèle ou en triphasé.
Caractéristiques principales :
- Tension batterie : 48 V (38-66 V)
- Puissance continue : 1600 W / 2000 VA à 25 °C, crête 3500 W
- Courant de charge : 25 A, algorithme adaptatif en 4 étapes
- Relais de transfert : 32 A
- Rendement maximal : 95 %
- Consommation à vide : 10 W, seulement 3 W en mode Search
Comme le suggère son nom, le MultiPlus est un appareil combinant un convertisseur et un chargeur dans un seul boitier. Parmi ses nombreuses fonctions, il inclut un convertisseur à onde sinusoïdale pure, charge adaptative, technologie PowerAssist hybride, ainsi que des fonctions d'intégration de systèmes multiples.
Caractéristiques techniques
| Tension nominale de la batterie | 48 V |
|---|
| PowerControl | Oui |
|---|
| PowerAssist | Oui |
|---|
| Fonctionnement en parallèle | Oui |
|---|
| Fonctionnement triphasé | Oui |
|---|
| Nombre d'entrées AC | 1 |
|---|
| Courant nominal du commutateur de transfert | 32 A |
|---|
| Plage de tension d'entrée DC | 38 … 66 VDC |
|---|
| Tension de sortie AC | 230 VAC |
|---|
| Fréquence de sortie AC | 50 Hz |
|---|
| Puissance de sortie continue à 25 °C (VA) | 2000 VA |
|---|
| Puissance de sortie continue à 25 °C (W) | 1600 W |
|---|
| Puissance de sortie continue à 40 °C | 1400 W |
|---|
| Puissance de sortie continue à 65 °C | 1000 W |
|---|
| Puissance de crête | 3500 W |
|---|
| Rendement maximal | 95 % |
|---|
| Puissance à vide | 10 W |
|---|
| Puissance à vide en mode recherche | 3 W |
|---|
| Plage de tension d'entrée AC | 187 … 265 VAC |
|---|
| Plage de fréquence d'entrée AC | 45 … 65 Hz |
|---|
| Tension de charge d'absorption | 57,6 VDC |
|---|
| Tension de charge floating | 55,2 VDC |
|---|
| Tension de charge en mode stockage | 52,8 VDC |
|---|
| Algorithme de charge | Adaptatif, 4 étapes |
|---|
| Courant de charge de batterie maximal | 25 A |
|---|
| Sonde de température | Inclus |
|---|
| Nombre de sorties AC | 1 |
|---|
| Relais programmable | Calibre AC : 230V / 4A, calibre DC : 4A jusqu'à 35VDC et 1A jusqu'à 60VDC |
|---|
| Protections | Court-circuit en sortie, Surcharge, Tension de batterie élevée, Tension de batterie faible, Surchauffe, Tension AC sur la sortie de l'onduleur, Ondulation DC excessive |
|---|
| Port de communication | VE.Bus |
|---|
| Borne de commande à distance | Marche / Arrêt |
|---|
| Programmable par commutateurs DIP | Oui |
|---|
| Programmable par ordinateur | Oui |
|---|
| Plage de température de fonctionnement | -40 … 65 °C |
|---|
| Refroidissement assisté par ventilateur | Oui |
|---|
| Humidité maximale | 95 % |
|---|
| Altitude maximale | 2000 m |
|---|
| Bornes de connexion AC | Bornes à vis |
|---|
| Bornes de connexion batterie | M8 bolts |
|---|
| Type de borne de commande à distance | Bornier à vis 2 pôles |
|---|
| Borne du relais | Bornier à vis 3 pôles |
|---|
| Type de borne VE.Bus | Deux bornes RJ45 |
|---|
| Matériau | Acier |
|---|
| Couleur | Bleu (RAL 5012) |
|---|
| Indice de protection | IP21 |
|---|
| Poids | 15,5 kg |
|---|
| Hauteur | 506 mm |
|---|
| Largeur | 236 mm |
|---|
| Profondeur | 147 mm |
|---|
| Sécurité | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 |
|---|
| Émission et immunité | EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN-IEC 61000-6-3 |
|---|
| Directive automobile | ECE R10-4 |
|---|
