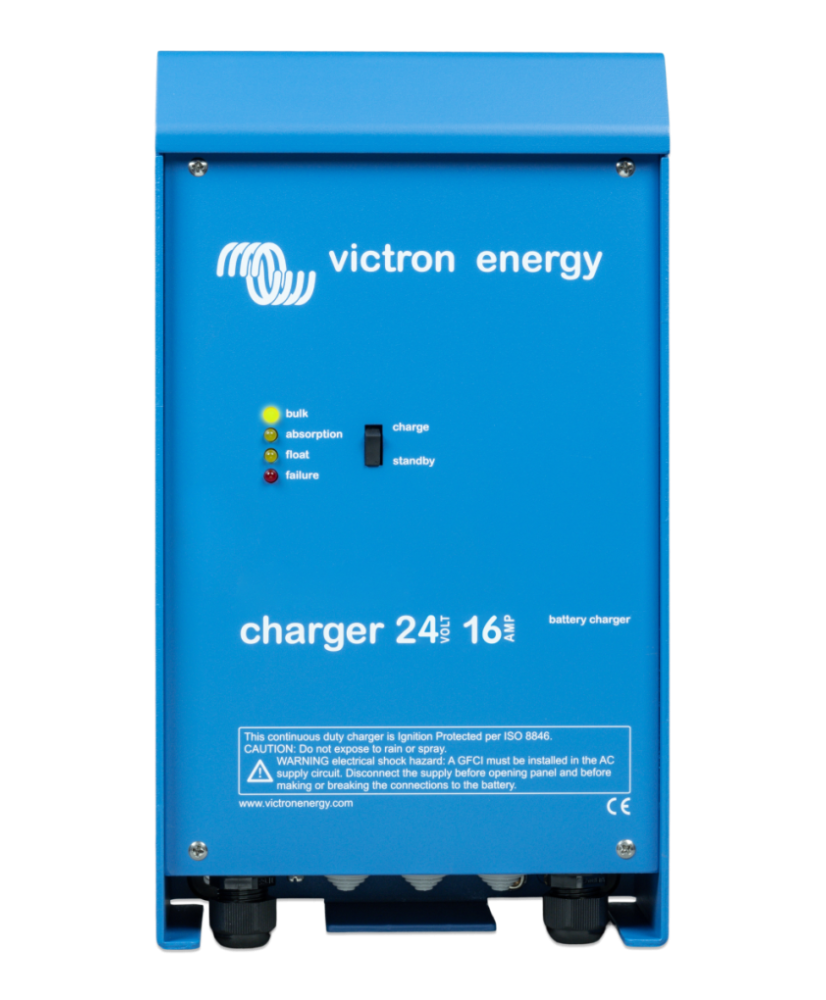

Chargeur Phoenix 24/16 (2+1) 120-240V - Chargeur de batteries 24 V, 16 A, 3 sorties
Le chargeur Phoenix 24/16 (2+1) 120-240V est un chargeur de batteries 24 V doté de deux sorties à courant nominal et d'une troisième sortie de 4 A pour la batterie de démarrage. Il utilise une courbe adaptative à 4 étapes, commandée par microprocesseur et réglable selon le type de batterie, avec une entrée universelle 90-265 V, 50/60 Hz.
Caractéristiques principales :
- Tension batterie : 24 V
- Courant de charge : 16 A (2 sorties) + 4 A pour batterie de démarrage
- Algorithme de charge : adaptatif, 4 étapes (bulk, absorption, floating, stockage)
- Alimentation : 90-265 V AC, 45-65 Hz ou 90-400 V DC
- Capacité recommandée : 100-200 Ah
- Sonde de température : incluse, charge compensée en température
Algorithme de charge adaptative à 4 étapes : bulk - absorption - float - veille. Deux sorties de puissance nominale et une sortie de 4 A. Entrée universelle 90-265 V, 50/60 Hz. Le chargeur intègre un système de gestion adaptative des batteries, contrôlé par un microprocesseur et qui peut être paramétré selon les différents types de batterie. La fonction « adaptative » optimise automatiquement le processus de charge selon l'utilisation qui est faite de la batterie.
Caractéristiques techniques
| Tension nominale de la batterie | 24 V |
|---|
| Plage de tension d'entrée AC | 90 … 265 V |
|---|
| Tension d'entrée AC (catégorie) | 120 V - 240 V |
|---|
| Plage de tension d'entrée DC | 90 … 400 V |
|---|
| Plage de fréquence d'entrée AC | 45 … 65 Hz |
|---|
| Nombre de sorties de charge | 3 |
|---|
| Facteur de puissance | 1 |
|---|
| Tension de charge d'absorption | 28,8 V |
|---|
| Tension de charge floating | 27,6 V |
|---|
| Tension de charge en mode stockage | 26,4 V |
|---|
| Courant de charge nominal | 16 A |
|---|
| Courant de charge de la batterie de démarrage | 4 A |
|---|
| Algorithme de charge | Adaptatif, 4 étapes |
|---|
| Capacité de batterie recommandée | 100 … 200 Ah |
|---|
| Sonde de température | Inclus |
|---|
| Programmable | Les réglages peuvent être modifiés via un port de données. Un câble RJ45 UTP et une interface MK2-USB sont nécessaires (non inclus) |
|---|
| Utilisable comme alimentation | Oui |
|---|
| Refroidissement forcé | Oui |
|---|
| Protections | Court-circuit en sortie, Surchauffe, Tension de batterie élevée, Inversion de polarité de la batterie |
|---|
| Plage de température de fonctionnement | -20 … 60 °C |
|---|
| Humidité maximale | 95 % |
|---|
| Bornes de connexion AC | Bornes à vis 4 mm² (11 AWG) |
|---|
| Bornes de connexion batterie | M6 bolts |
|---|
| Matériau | Aluminium |
|---|
| Couleur | Bleu (RAL 5012) |
|---|
| Indice de protection | IP21 |
|---|
| Poids | 3,8 kg |
|---|
| Hauteur | 350 mm |
|---|
| Largeur | 200 mm |
|---|
| Profondeur | 108 mm |
|---|
| Sécurité | EN-IEC 60335-1, EN-IEC 60335-2-29 |
|---|
| Émission et immunité | EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3 |
|---|
| Vibrations | IEC68-2-6:10-150Hz/1,0G |
|---|
