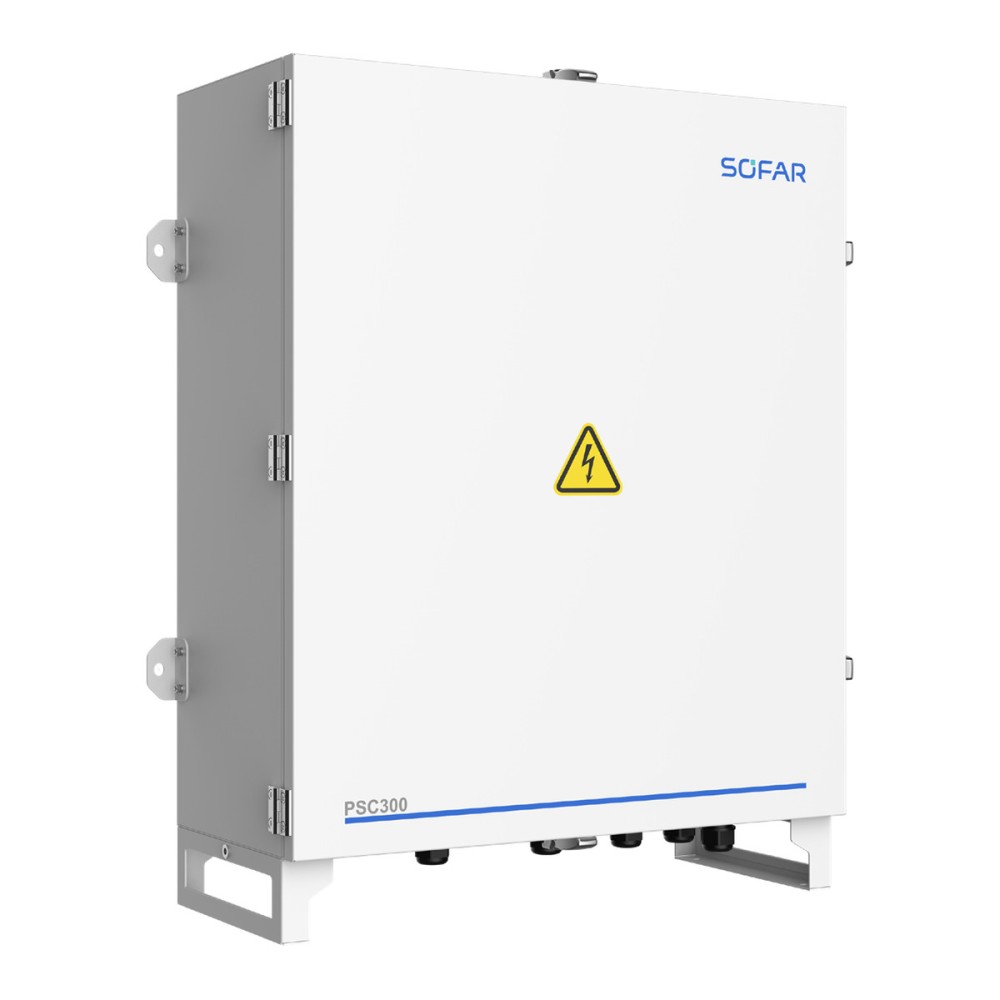

Boîtier de communication SOFAR, 2 modules anti-PID, IP66, PSC300A

Name: Boîtier de communication SOFAR, 2 modules anti-PID, IP66, PSC300A
Brand: SOFAR
SKU: PSC300A
Price: 2611.00 EUR
Availability: InStock

2 611 € TTC

2 176 € HT

PSC300A est un boîtier de communication SOFAR en coffret IP66, avec 2 modules anti-PID et une protection contre les surtensions AC de type II. Il raccorde jusqu'à 30 onduleurs avec la fonction anti-PID active (60 sans elle) par PBUS ou RS485 et communique par Ethernet ou fibre optique. Sa masse est de 34 kg et ses dimensions de 660 x 776 x 265 mm.

Référence PSC300A

Vos droits au titre de la garantie légale

PSC300A - Boîtier de communication avec 2 modules anti-PID, IP66

PSC300A est un boîtier de communication SOFAR pour centrales photovoltaïques, en coffret IP66 d'extérieur. Il collecte les données des onduleurs par PBUS ou RS485 et les transmet au système de supervision par Ethernet ou fibre optique ; il comporte 2 modules anti-PID et une protection contre les surtensions AC de type II.

Caractéristiques principales :

Onduleurs raccordés : jusqu'à 30 avec anti-PID, 60 sans anti-PID
Modules anti-PID : 2
Communication : PBUS, RS485 (4 ports), Ethernet, fibre optique (2 ports)
Alimentation : 100 ... 240 V c.a., 50/60 Hz
Indice de protection : IP66
Montage : mural ou à plat
Dimensions et masse : 660 x 776 x 265 mm, 34 kg

Le boîtier intègre un module principal de communication PLC (CCO), un switch industriel pour anneau de fibre optique, un module de communication RS485, un Control Hub CH1000, les modules PID et un parasurtenseur. Il collecte les données des onduleurs, du transformateur, des stations météo et des compteurs par PBUS ou RS485 et les transmet à la station de supervision par anneau de fibre optique ; les protocoles pris en charge sont MODBUS-TCP, IEC 103, IEC 104 et IEC 61850.

La fonction anti-PID compense simultanément les modules photovoltaïques des onduleurs raccordés, et le câble de mise à la terre de la sortie du module PID doit être relié à la barre de terre du transformateur, avec une mise à la terre fiable. Le boîtier permet la mise à jour locale et à distance du firmware, la répartition de puissance active et réactive et la configuration locale par interface web. Il fonctionne de -30 à 60 °C et jusqu'à 4000 m d'altitude.

Caractéristiques techniques

Fabricant	SOFARSOLAR
Modèle	PSC300A
Alimentation auxiliaire	100 ... 240 V c.a., 50 ... 60 Hz
Consommation en veille	moins de 50 W
Mode de communication	Ethernet, RS485, PBUS, SFP
Onduleurs avec fonction anti-PID (maximum)	30
Onduleurs sans anti-PID (maximum)	60
Nombre de modules PID	2
Ports PBUS	2
Ports RS485	4
Ports de fibre optique	2
Distance maximale RS485 / PBUS	1000 m / 1000 m
Fibre optique	distance maximale 20 km, interface LC
Protocoles pris en charge	MODBUS-TCP, IEC 103, IEC 104, IEC 61850
Température de fonctionnement	-30 ... 60 °C
Température de stockage et de transport	-40 ... 85 °C
Altitude maximale	4000 m
Indice de protection (IP)	IP66
Humidité relative	maximum 95 %, sans condensation
Protection contre les surtensions	AC type II
Refroidissement	naturel
Dimensions (largeur x hauteur x profondeur)	660 x 776 x 265 mm
Poids	34 kg
Montage	mural ou à plat
Certifications	IEC 62109-1/2, IEC 61000-6-2/4, IEC 60529

Fiche technique

Référence: PSC300A
MPN: PSC300A
Type de produit: Communication (LTE, Wi-Fi, antennes)
Tension nominale: 100 ... 240 V AC
Interfaces de communication: Ethernet
RS485
Protections: protection contre les surtensions AC type II, module anti-PID
Dimensions (H x l x P): 776 x 660 x 265 mm
Poids: 34 kg
Indice de protection (IP): IP66
Température de fonctionnement: -30 ... 60 °C
Humidité relative maximale: 95 %
Normes et conformité: IEC 62109-1/2, IEC 61000-6-2/4, IEC 60529

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
