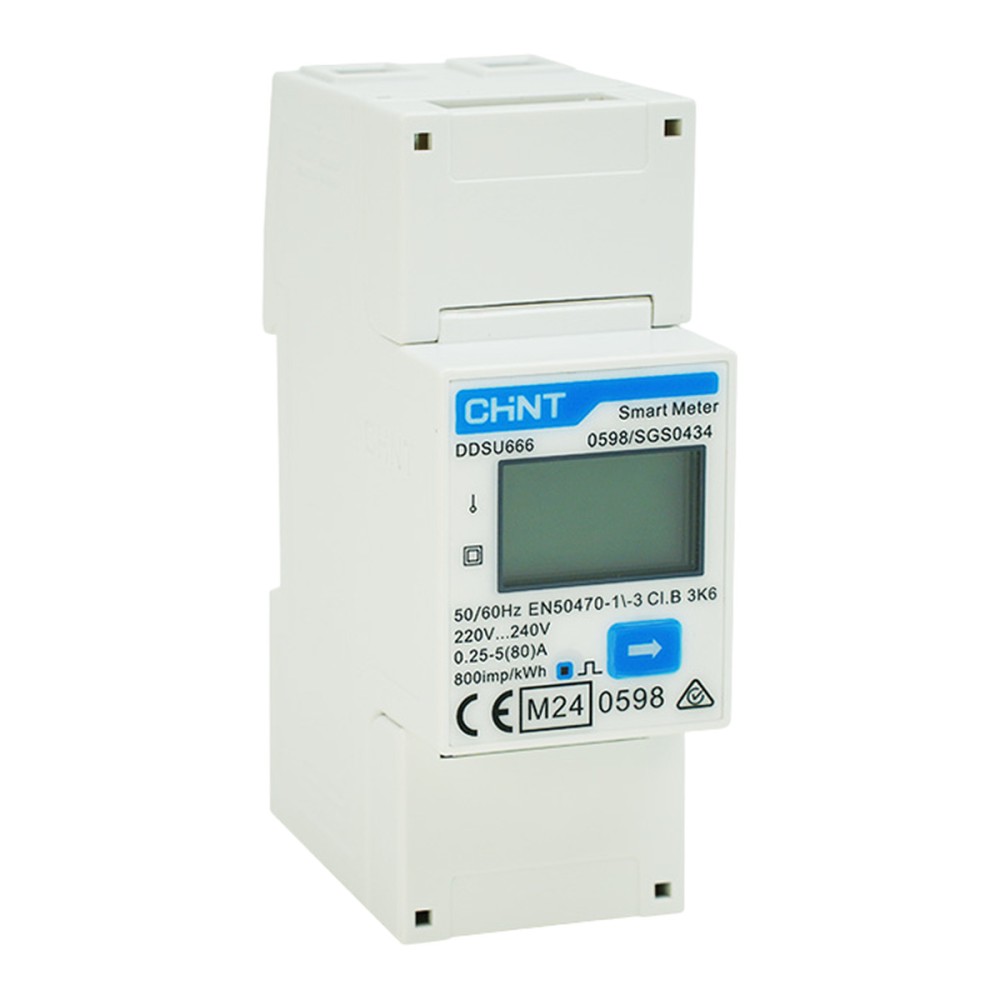

DDSU666 est un compteur d'énergie CHINT monophasé (1P2W), avec mesure directe, jusqu'à 80 A. Il mesure l'énergie active et réactive dans les deux sens, a une classe de précision B (1,0), un courant de 0,25-5(80) A et communique en RS485 Modbus-RTU. Il se monte sur rail DIN et sert à la limitation d'injection et au suivi de la consommation.
DDSU666 est un compteur d'énergie intelligent CHINT monophasé (1P2W), pour montage sur rail DIN, avec mesure directe, jusqu'à 80 A. Il mesure l'énergie active et réactive importée et exportée, communique en RS485 Modbus-RTU et dispose d'un écran LCD.
Les manuels SOFAR des onduleurs hybrides HYD LS1 présentent le compteur DDSU666 sur rail DIN, dans la version avec transformateur de courant.
Le compteur se raccorde directement dans le circuit mesuré, sans transformateurs de courant externes ; le courant maximal est de 80 A.
Le compteur mesure l'énergie et la puissance (kW, kvar, kVA), le courant, la tension, la fréquence et le facteur de puissance. La vitesse RS485 se règle de 1200 à 19200 bps (9600 bps par défaut) ; il fonctionne de -25 à 55 °C, en classe de protection IP20.
| Fabricant | CHINT |
|---|---|
| Modèle | DDSU666 |
| Type | Compteur d'énergie intelligent monophasé |
| Type de raccordement | 1P2W |
| Mesure | directe |
| Plage de courant | 0,25-5(80) A |
| Classe de précision | Classe B (1,0) |
| Constante | 800 imp/kWh |
| Tension nominale | 220 V ... 240 V |
| Plage de fonctionnement (tension) | 0,9 Un ... 1,1 Un |
| Fréquence | 50 Hz ou 60 Hz |
| Communication | RS485, Modbus-RTU |
| Vitesse de communication | 1200, 2400, 4800, 9600 (par défaut), 19200 bps |
| Valeurs mesurées | énergie active et réactive import/export (kWh, kvarh), puissance instantanée (kW, kvar, kVA), courant, tension, fréquence, facteur de puissance |
| Affichage | 6 caractères à 7 segments, chiffres de 5,9 x 12,4 mm |
| Sortie impulsions | voyant LED à impulsions |
| Conformité | EN 50470-1/-3, certifié MID B+D |
| Température de fonctionnement | -25 ... 55 °C |
| Température de stockage | -35 ... 70 °C |
| Humidité relative maximale | 95 %, sans condensation |
| Indice de protection (IP) | IP20 |
| Montage | rail DIN |
| Dimensions (hauteur x largeur x profondeur) | 100 x 36 x 65,5 mm |
| Poids | 0,22 kg (env.) |
Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
