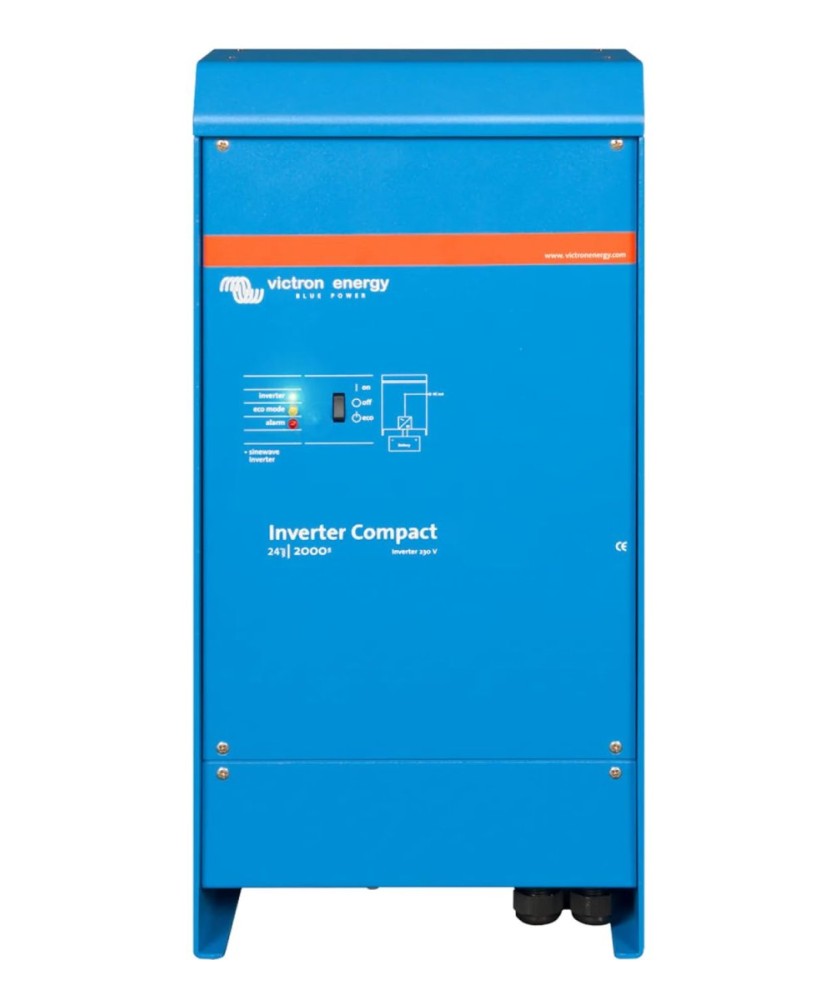

Inverter Compact 24/2000 230V VE.Bus - Reiner Sinus-Wechselrichter 24V
Inverter Compact 24/2000 230V VE.Bus ist ein reiner Sinus-Wechselrichter mit hohem Wirkungsgrad für den professionellen Einsatz, der 24-V-Batteriespannung in 230 V AC umwandelt, mit 2000 VA Dauerleistung und 4000 W Spitzenleistung. Die Frequenz ist auf 50 oder 60 Hz einstellbar, und der VE.Bus-Anschluss ermöglicht Parallel- oder Dreiphasenbetrieb.
Hauptmerkmale:
- Batteriespannung: 24 V (19-33 V)
- Wechselrichterleistung: 2000 VA / 1600 W bei 25 °C, Spitze 4000 W
- AC-Ausgang: 230 V, 50 oder 60 Hz wählbar
- Max. Wirkungsgrad: 92 %
- Kommunikation: VE.Bus, bis zu 6 Geräte parallel oder dreiphasig
- Programmierbares Relais: Sammelalarm, DC-Unterspannung oder Generator-Start/Stopp
Der Inverter Compact ist ein reiner Sinuswellen-Wechselrichter mit hohem Wirkungsgrad. Er wurde für den professionellen Einsatz entwickelt und eignet sich für eine weite Bandbreite an Anwendungen.
Der Inverter Compact ist in folgenden Ausführungen erhältlich: von 1200VA bis zu 2000VA in 12V oder 24V.
Technische Daten
| Nennspannung der Batterie | 24 V |
|---|
| DC-Eingangsspannungsbereich | 19 … 33 V |
|---|
| AC-Ausgangsspannung | 230 V |
|---|
| Frequenzwahl | 50Hz oder 60Hz |
|---|
| Dauerausgangsleistung bei 25 °C (VA) | 2000 VA |
|---|
| Dauerausgangsleistung bei 25 °C (W) | 1600 W |
|---|
| Dauerausgangsleistung bei 40 °C | 1450 W |
|---|
| Dauerausgangsleistung bei 65 °C | 1000 W |
|---|
| Spitzenleistung | 4000 W |
|---|
| Maximaler Wirkungsgrad | 92 % |
|---|
| Nulllastleistung | 11 W |
|---|
| Nulllastleistung im AES-Modus | 9 W |
|---|
| Nulllastleistung im Suchmodus | 4 W |
|---|
| Programmierbares Relais | AC-Nennwerte: 230V / 4A, DC-Nennwerte: 4A bis 35VDC und 1A bis 60VDC |
|---|
| Anschluss für Fern-Ein/Aus | Ja |
|---|
| Kommunikationsanschluss | VE.Bus |
|---|
| Vollständig programmierbar | Ja |
|---|
| Parallel- und Dreiphasenbetrieb | Ja |
|---|
| Schutzfunktionen | Kurzschluss am Ausgang, Überlast, Hohe Batteriespannung, Niedrige Batteriespannung, Übertemperatur, AC-Spannung am Wechselrichterausgang, Zu hohe DC-Welligkeit |
|---|
| Betriebstemperaturbereich | -40 … 65 °C |
|---|
| Kühlung | Ja |
|---|
| Maximale Luftfeuchtigkeit | 95 % |
|---|
| Batterieanschluss | M8 bolts |
|---|
| AC-Anschluss | Federklemme |
|---|
| Fernsteuerklemme | Schraubklemme 2-polig |
|---|
| Relaisklemme | Schraubklemme 3-polig |
|---|
| Farbe | Blau (RAL 5012) |
|---|
| Material | Aluminium |
|---|
| Schutzart | IP21 |
|---|
| Gewicht | 12 kg |
|---|
| Höhe | 520 mm |
|---|
| Breite | 255 mm |
|---|
| Tiefe | 125 mm |
|---|
| Sicherheit | EN-IEC 60335-1 |
|---|
| EMV | EN 55014-1, EN 55014-2 |
|---|
