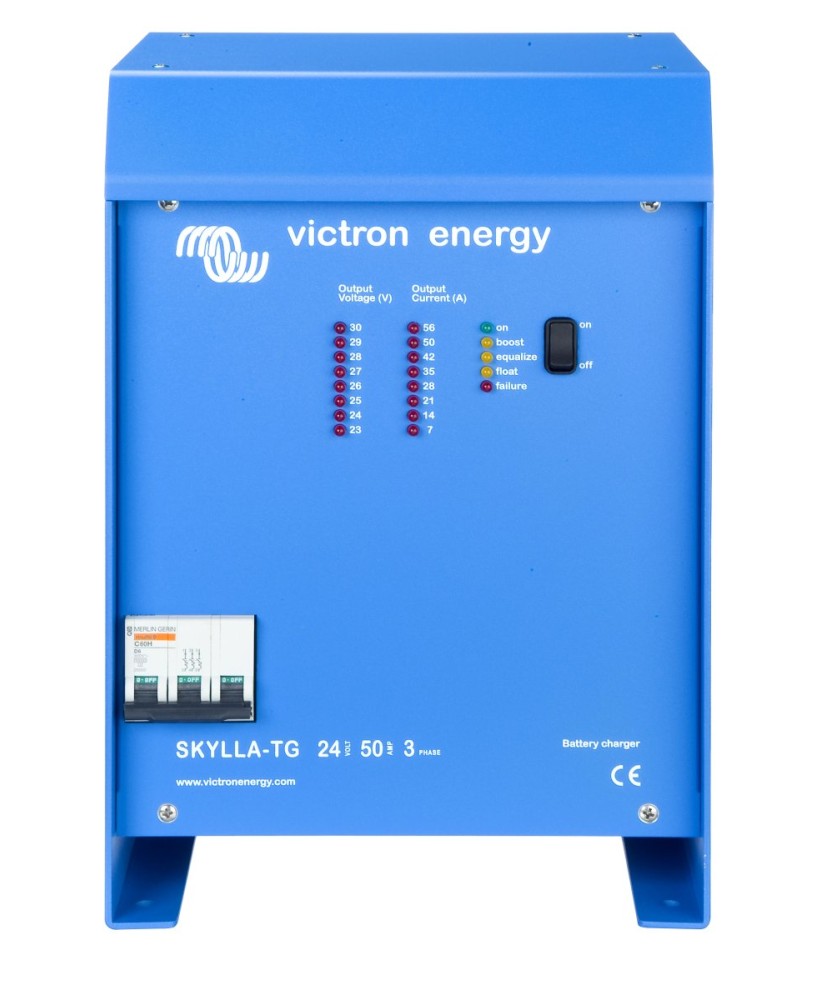

Skylla-TG 24/50(1+1) 3-phasig 400V - Batterieladegerät 24V 50A
Skylla-TG 24/50(1+1) 3-phasig 400V ist ein 24-V-Batterieladegerät mit 50 A Nennladestrom und dreiphasiger Versorgung mit 3 x 400 V. Es bietet einen Hauptausgang und einen 4-A-Ausgang für die Starterbatterie, einen dreistufigen IUoU-Algorithmus und einen mitgelieferten Temperatursensor. Es ist für Drehstromanlagen und Batteriebänke von 250-500 Ah bestimmt.
Hauptmerkmale:
- Batteriespannung: 24 V
- Ladestrom: 50 A
- AC-Eingang: 3 x 400 V (320-450 V)
- Ladeausgänge: 1 Haupt- + 1 × 4 A (Starter)
- Ladealgorithmus: IUoU, dreistufig
- Empfohlene Kapazität: 250-500 Ah
Ein Ausgang mit voller Nennleistung und ein Ausgang mit 4 A. Die Ladespannung lässt sich präzise genau an jedes beliebige Batterie-System anpassen. Der Eingang für das Ladegerät sind 230 V bei 50/60 HZ. Die Ladespannung lässt sich direkt an den Batterieanschlüssen messen, um den Spannungsverlust aufgrund von Kabelwiderständen zu kompensieren. Ein externer Sensor ermöglicht das Messen der Batterietemperatur und das entsprechende Kompensieren der Ladespannung.
Technische Daten
| Nennspannung der Batterie | 24 V |
|---|
| Nennladestrom | 50 A |
|---|
| AC-Eingangsspannung | 3 x 400V |
|---|
| AC-Eingangsspannungsbereich | 320 … 450 V |
|---|
| AC-Eingangsspannung (Klasse) | 3 x 400 V |
|---|
| AC-Eingangsfrequenzbereich | 45 … 65 Hz |
|---|
| Anzahl Ladeausgänge | 2 |
|---|
| Leistungsfaktor | 1 |
|---|
| Absorptionsladespannung | 28,5 V |
|---|
| Erhaltungsladespannung | 26,5 V |
|---|
| Ladestrom Starterbatterie | 4 A |
|---|
| Ladealgorithmus | IUoU, dreistufige Ladung |
|---|
| Empfohlene Batteriekapazität | 250 … 500 Ah |
|---|
| Temperatursensor | Im Lieferumfang enthalten |
|---|
| Programmierbar | Einstellungen über DIP-Schalter und Potentiometer änderbar |
|---|
| Als Netzteil verwendbar | Ja |
|---|
| Fernalarm | Potentialfreie Kontakte 60V / 1A (1x NO und 1x NC) |
|---|
| Zwangskühlung | Ja |
|---|
| Schutzfunktionen | Kurzschluss am Ausgang, Hohe Batteriespannung, Übertemperatur, Batterie-Verpolung |
|---|
| Betriebstemperaturbereich | -40 … 50 °C |
|---|
| Maximale Luftfeuchtigkeit | 95 % |
|---|
| Material | Aluminium |
|---|
| Farbe | Blau (RAL 5012) |
|---|
| Schutzart | IP21 |
|---|
| Gewicht | 13 kg |
|---|
| Höhe | 365 mm |
|---|
| Breite | 250 mm |
|---|
| Tiefe | 257 mm |
|---|
| AC-Anschlussklemmen | Schraubklemme 2,5 mm² (AWG 6) |
|---|
| Batterieanschlussklemmen | M8 bolts |
|---|
| Sicherheit | EN-IEC 60335-1, EN-IEC 60335-2-29 |
|---|
| Störaussendung | EN 55014-2, EN-IEC 61000-3-3 |
|---|
| Störfestigkeit | EN 55014-2, EN-IEC 61000-3-3 |
|---|
