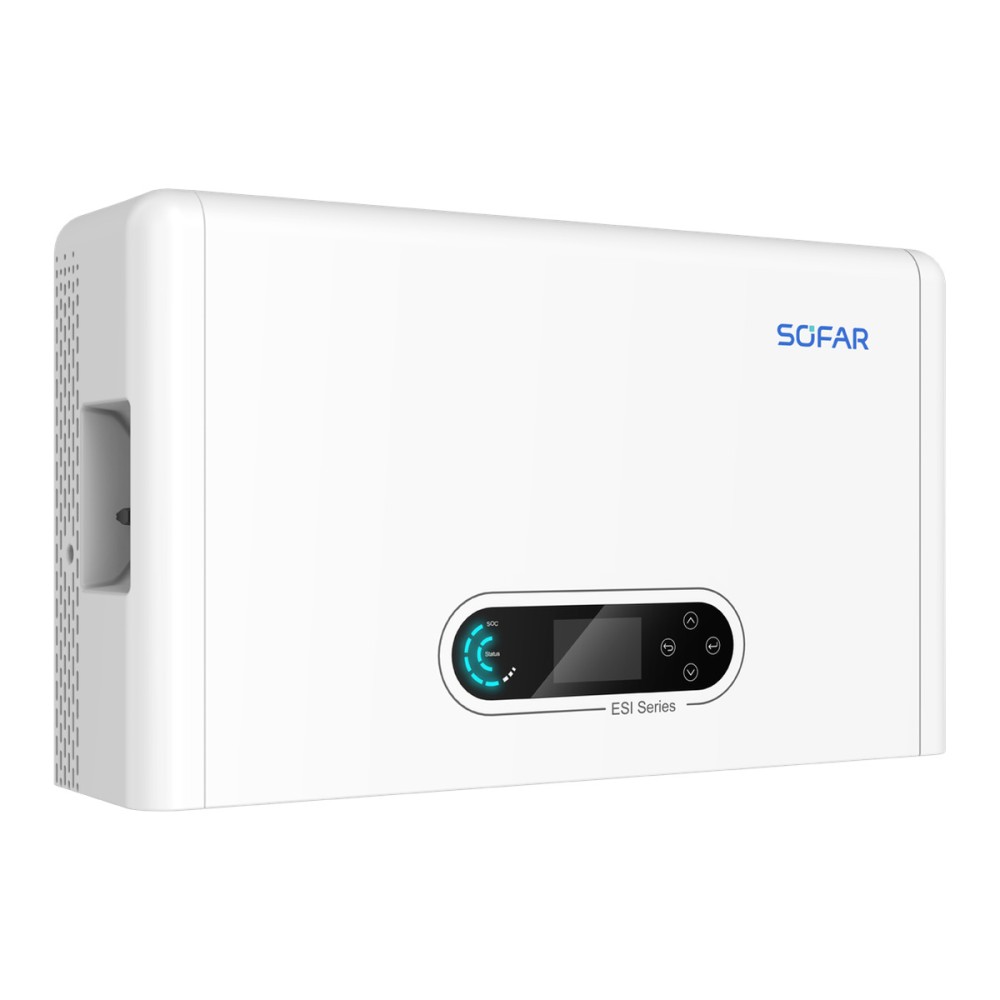

4 kW onduleur hybride SOFAR, monophasé, HT, ESI 4K-S1

Name: 4 kW onduleur hybride SOFAR, monophasé, HT, ESI 4K-S1
Brand: SOFAR
SKU: ESI-4K-S1
Price: 1240.00 EUR
Availability: InStock

1 240 € TTC

1 033 € HT

ESI 4K-S1 est un onduleur hybride monophasé HT de 4 kW, avec 2 entrées MPPT (85-520 V, 16 A par entrée) et une sortie de secours avec commutation en 10 ms. Il nécessite une batterie haute tension : le fabricant prévoit les modules SOFAR BTS 5K (350-435 V, 20 A en charge et en décharge), qui ne sont pas inclus. Indice de protection IP65, poids 26 kg.

Référence ESI-4K-S1

Vos droits au titre de la garantie légale

ESI 4K-S1 - Onduleur hybride monophasé HT de 4 kW

ESI 4K-S1 est un onduleur hybride monophasé haute tension (HT) de 4 kW, avec deux entrées MPPT. Il peut être installé en empilage sur les modules de batterie SOFAR BTS 5K ou séparément, et réunit dans un seul appareil la conversion photovoltaïque, la charge de la batterie, le raccordement au réseau et la sortie de secours.

Caractéristiques principales :

Puissance nominale : 4 kW, monophasé
Entrées photovoltaïques : 2 MPPT, 85-520 V, 16 A par MPPT
Batterie compatible : SOFAR BTS 5K, 350-435 V, 20 A en charge et en décharge (non incluse)
Sortie de secours : 4 kW, pointe de 6000 VA pendant 60 s, commutation en 10 ms
Fonctionnement en parallèle : jusqu'à 6 onduleurs
Rendement maximal : 97,7 %
Indice de protection : IP65, refroidissement naturel

L'onduleur nécessite une batterie haute tension (HT). Selon la documentation du fabricant, ce système utilise les modules SOFAR BTS 5K LiFePO4 de 5,12 kWh, à raison de 1 à 6 par onduleur. La batterie n'est pas incluse dans ce produit. L'onduleur peut aussi fonctionner sans batterie, celle-ci pouvant être ajoutée plus tard.

La sortie de secours alimente les charges essentielles lors d'une coupure du réseau, avec une puissance égale à la puissance nominale et une pointe de 6000 VA pendant 60 s. Les entrées PV acceptent des modules à courant élevé (16 A par MPPT, courant de court-circuit 22,5 A) et la puissance PV recommandée va jusqu'à 8000 Wp. Jusqu'à 6 onduleurs peuvent fonctionner en parallèle et l'EMS multifonction intégré optimise l'autoconsommation.

Interfaces : CAN, RS485 et Wi-Fi, 4G ou LAN en option, avec écran LCD et application. Protections : sectionneur DC, inversion de polarité PV et batterie, court-circuit, surintensité et surtension en sortie, surveillance de l'isolement, courant résiduel, protection anti-îlotage et parafoudres de type II côté PV et côté AC. L'onduleur est sans transformateur, à refroidissement naturel.

Caractéristiques techniques

Puissance PV maximale recommandée	8000 Wp
Tension d'entrée PV maximale	550 V
Tension de démarrage	100 V
Tension d'entrée nominale	360 V
Plage de tension MPPT	85-520 V
Nombre de MPPT	2
Strings maximum par MPPT	1/1
Courant d'entrée PV maximal par MPPT	16/16 A
Courant de court-circuit PV maximal (Isc)	22,5/22,5 A
Plage de tension de la batterie	350-435 V
Nombre d'entrées batterie	2
Puissance de charge maximale	4 kW
Puissance de décharge maximale	4 kW
Courant de charge maximal	20 A
Courant de décharge maximal	20 A
Type de batterie	Lithium-ion
Communication avec le BMS	CAN
Tension et fréquence en mode secours	L+N+PE, 220/230/240 V, 50/60 Hz
Puissance nominale de secours	4 kW
Courant nominal de secours (220/230/240 V)	18,2/17,4/16,7 A
Puissance apparente maximale de secours	4 kVA
Puissance apparente de pointe de secours	6000 VA, 60 s
Temps de commutation	10 ms
Puissance nominale réseau	4 kW
Puissance apparente maximale réseau	4,4 kVA
Courant de sortie réseau maximal (220/230/240 V)	20,0/19,1/18,3 A
Courant d'entrée AC maximal (220/230/240 V)	36,4/34,8/33,3 A
Facteur de puissance	0,8 inductif - 0,8 capacitif
Rendement MPPT maximal	99,9 %
Rendement maximal	97,7 %
Rendement européen	97,0 %
Rendement batterie-AC en charge/décharge	97 %
Consommation en veille	moins de 10 W
Indice de protection	IP65
Plage de température de fonctionnement	-10 ... 50 °C (déclassement au-dessus de 45 °C)
Humidité relative	5-95 %
Dimensions (L x H x P)	708 x 410 x 170 mm
Refroidissement	naturel
Poids	26 kg
Interfaces de communication	CAN, RS485, Wi-Fi ; 4G ou LAN en option

Fiche technique

Référence: ESI-4K-S1
MPN: ESI-4K-S1
Type de produit: Onduleur
Type d'onduleur: Hybride (MPPT intégré)
Phases: Monophasé
Classe de puissance: 3,5-6 kW
Puissance continue de sortie (VA, 25 °C): 4400 VA
Puissance continue de sortie (W, 25 °C): 4000 W
Puissance de crête: 6000 VA, 60 s
Consommation à vide: moins de 10 W
Tension batterie: HV (haute tension)
Courant de décharge continu maximal: 20 A
Plage de tension d'entrée DC: 350-435 V
Courant de charge maximal: 20 A
Tension PV maximale: 550 V
Courant de court-circuit PV max.: 22,5 A
Nombre de MPPT: 2
Plage de tension MPPT: 85-520 V
Tension de sortie AC: 220/230/240 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 36,4/34,8/33,3 A
Fonctionnement en parallèle: Oui
Interfaces de communication: CAN-bus
RS485
Wi-Fi
Protections: Sectionneur DC, inversion de polarité PV et batterie, court-circuit, surintensité et surtension en sortie, isolement, courant résiduel, anti-îlotage, parafoudres type II PV et AC
Dimensions (H x l x P): 410 x 708 x 170 mm
Poids: 26 kg
Indice de protection (IP): IP65
Température de fonctionnement: -10 ... 50 °C
Humidité relative maximale: 95 %
Normes et conformité: EN 50549-1, IEC 62109

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
